TŘECÍ KLOUB M90L PRO SYSTÉMOVÉ RAMENO (SET)
K dispozici
Model
061FGZ90LN08
Popis

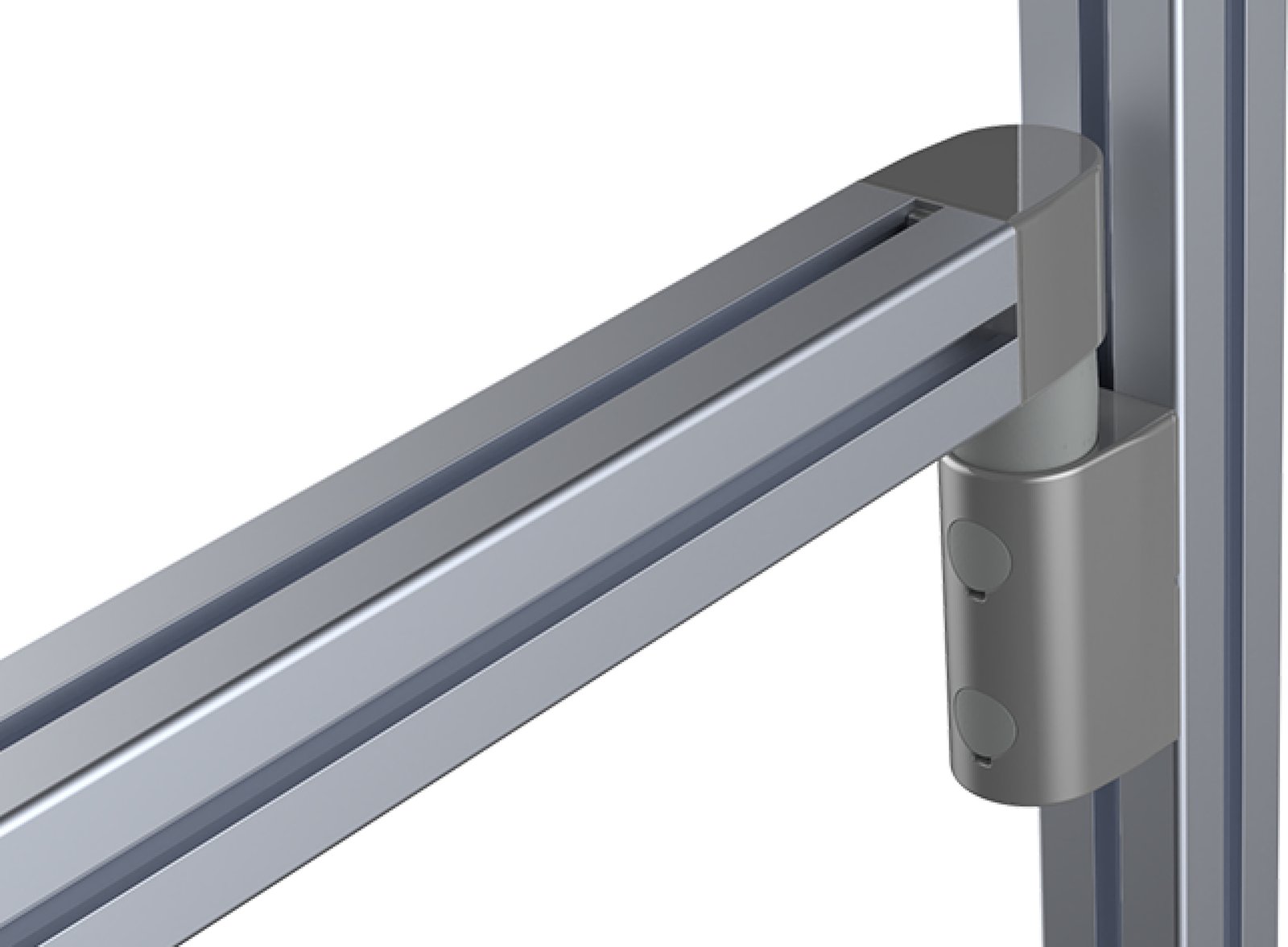

Spojovací spoj s třením pro vytvoření systémových ramen pomocí profilových kusů; otočný o 360°; Třecí spoj může být připevněn bočně, příčně nebo na líci profilu; při uchycení na přední čelo musí mít jádrový otvor příslušného profilu závit M8 (min. 15 mm hluboký).
SET 1 třecí kloub
3 krycí víčka
3 šrouby DIN 912 - M8 x 45 (pro T-drážkovou matici)
3 šrouby DIN 912 - M8 x 50 (pro jádrový otvor)
3 podložky 8-FSt
3 středící destičky
3 matice pro T-drážku - drážka 8 - M8
Materiál
Pouzdro: Hliníkový tlakově litý Krycí kroužek: Plastové vložky: Ocel Třecí hřídel: Ocel Krytky: Plast Šrouby: Ocel Podložky: Ocel Středící desky: Hliníkové tlakově lité T-drážkové matice: Ocel
Barva
Pouzdro: Barva Al Krycí kroužek: Šedá ≈ RAL 7042 Krytky: Šedá ≈ RAL 7042 Středící desky: Barva Al
Množství v balení
1 set
Surface
Pouzdro: Lakované Středící desky: Lakované Šrouby: Pozinkované Podložka: Pozinkované T-drážkové matice: Pozinkované
Parametr

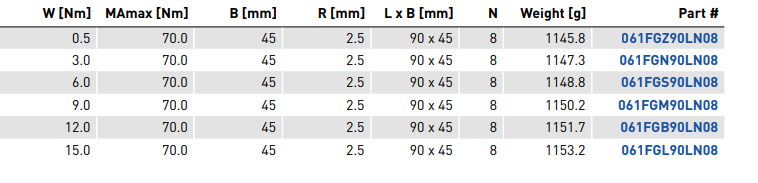

| Číslo dílu | Profilový modul | Velikost drážky | Délka (mm) | Šířka (mm) | Výška (mm) | Hmotnost (g) | F.Max | SW (mm) | D (mm) | F (mm) | Velikost závitu | CAD | Vozík |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 061FGZ90LN08 | 1145.8 | ||||||||||||
| 061FGN90LN08 | 1147.3 | ||||||||||||
| 061FGS90LN08 | 1148.8 | ||||||||||||
| 061FGM90LN08 | 1150.2 | ||||||||||||
| 061FGB90LN08 | 1151.7 | ||||||||||||
| 061FGL90LN08 | 1153.2 |
