TŘECÍ KLOUB M45L PRO SYSTÉMOVÉ RAMENO (SET)
K dispozici
Model
061FGZ45LN08
Popis
Spojovací spoj s třením pro vytvoření systémových ramen pomocí profilových kusů; otočný o 360°; Třecí spoj může být připevněn bočně, příčně nebo na líci profilu; při uchycení na přední čelo musí mít jádrový otvor příslušného profilu závit M8 (min. 15 mm hluboký).

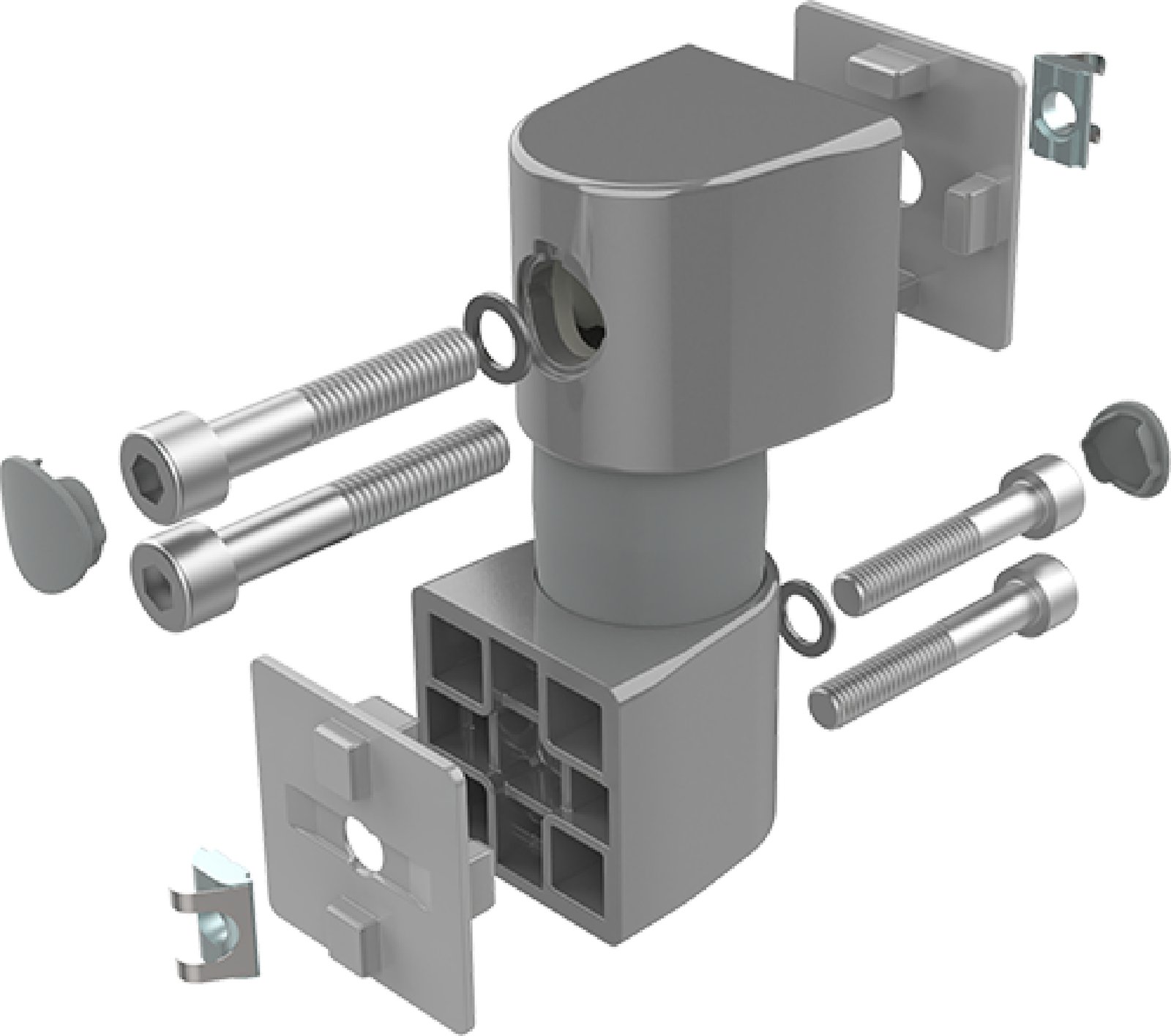

SET 1 třecí kloub
2 krycí víčka
2 šrouby DIN EN ISO 4762 (DIN 912) - M8 x 45 (pro T-drážkovou matici)
2 šrouby DIN EN ISO 4762 (DIN 912) - M8 x 50 (pro jádrový otvor)
2 podložky 8-FSt
2 středící desky
2 matice pro T-drážku - drážka 8 - M8
Materiál
Pouzdro: Hliníkový tlakově litý Krycí kroužek: Plastové vložky: Ocel Třecí hřídel: Ocel Krytky: Plast Šrouby: Ocel Podložky: Ocel Středící desky: Hliníkové tlakově lité T-drážkové matice: Ocel
Barva
Pouzdro: Barva Al Krycí kroužek: Šedá ≈ RAL 7042 Krytky: Šedá ≈ RAL 7042
Množství v balení
1 set
Surface
Pouzdro: Lakované Středící desky: Lakované Šrouby: Pozinkované Podložka: Pozinkované T-drážkové matice: Pozinkované
Parametr
| Číslo dílu | Profilový modul | Velikost drážky | Délka (mm) | Šířka (mm) | Výška (mm) | Hmotnost (g) | F.Max | SW (mm) | D (mm) | F (mm) | Velikost závitu | CAD | Vozík |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 061FGZ45LN08 | 814.9 | ||||||||||||
| 061FGN45LN08 | 816.4 | ||||||||||||
| 061FGS45LN08 | 817.9 | ||||||||||||
| 061FGM45LN08 | 819.3 | ||||||||||||
| 061FGB45LN08 | 820.8 | ||||||||||||
| 061FGL45LN08 | 822.3 |
