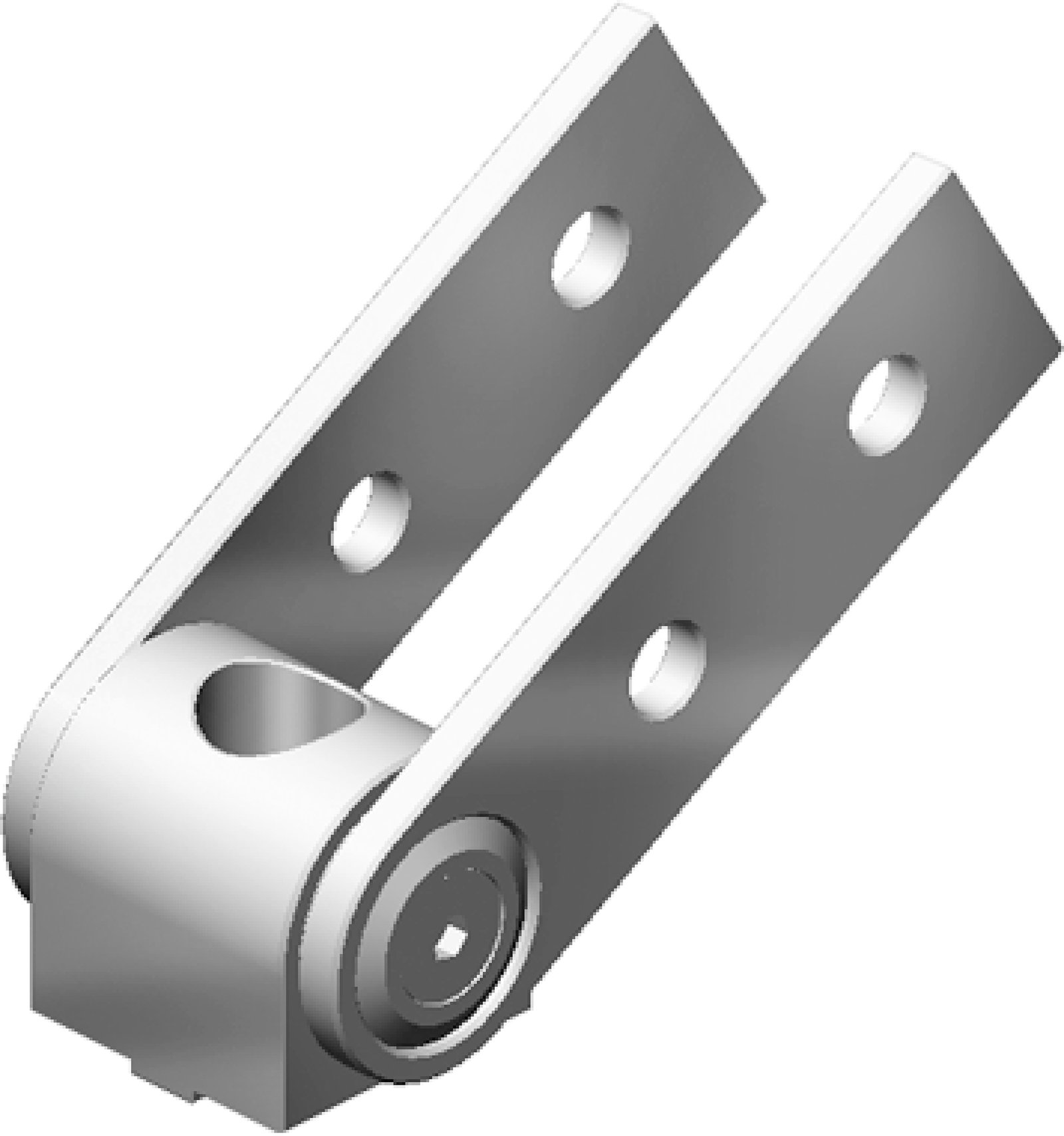

OTOČNÝ KLOUB 180°, 1 DRÁŽKA

Model
093GV20

Popis

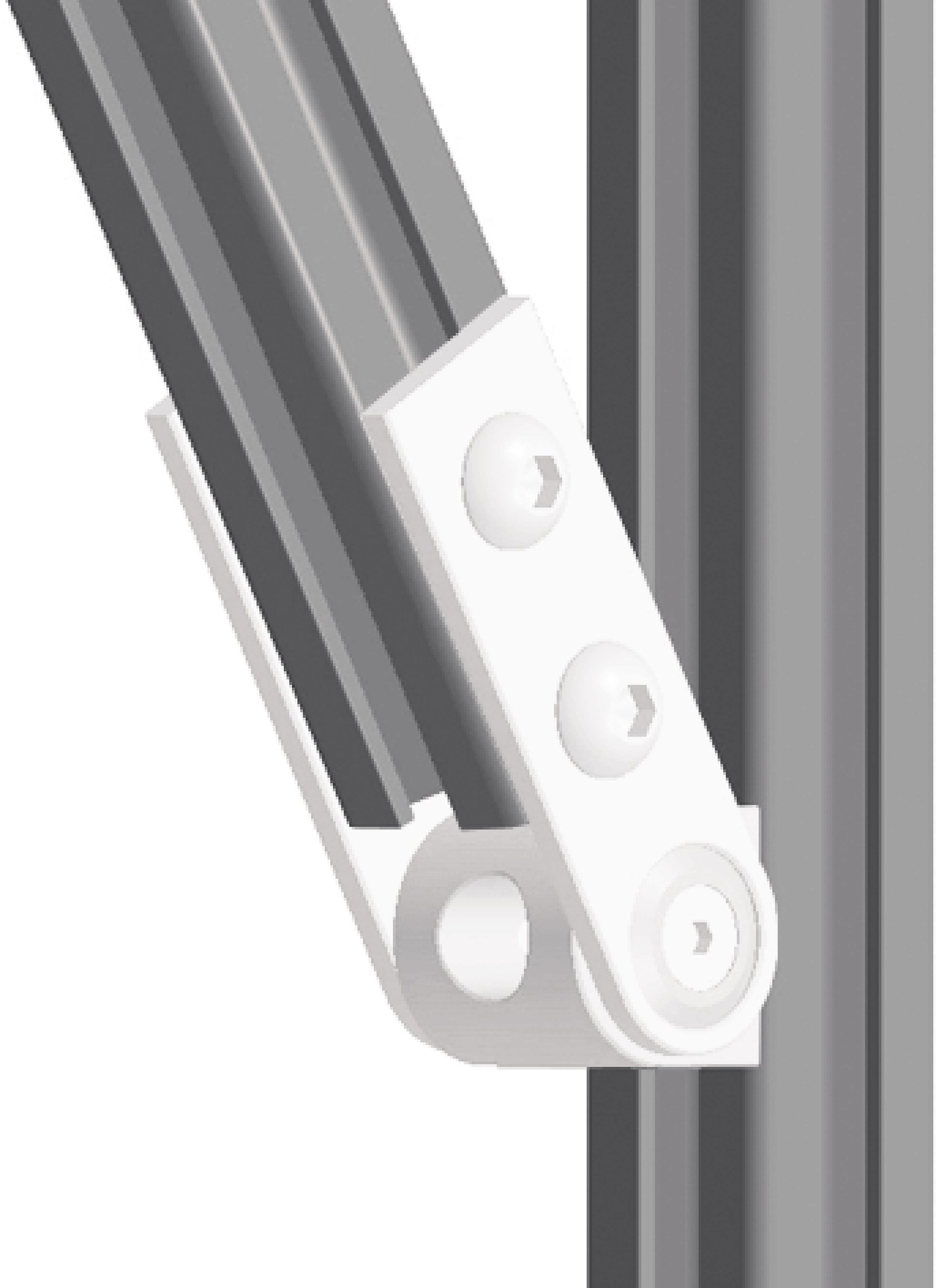

K vytvoření otočného spojení mezi dvěma profily se samostatnými vodicími kolíky

Materiál
Spoj: Hliníkový tlakový odlitek Středící kus 5/6 a 6/8: Plast PA Středící kus 8/10: Zinkový odlitek
Barva
Alu barva
Množství v balení
10 pieces
Speciální vlastnosti
Jiné povrchy, jiné barvy na vyžádání
Surface
Spoj: Práškový lak Středící kus: Hladký
ESD
Ne

Parametr

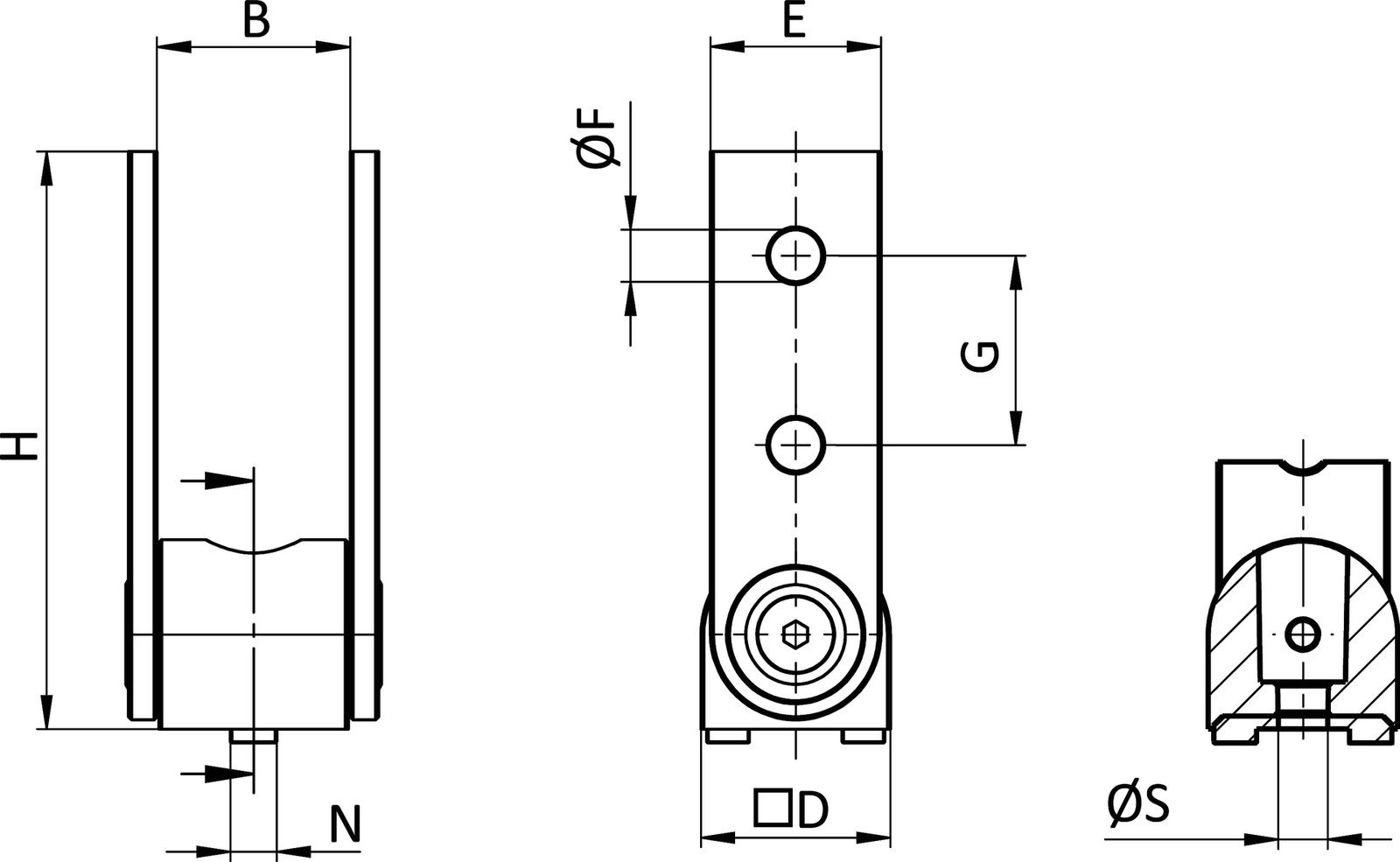

Číslo dílu Profilový modul Velikost drážky Délka (mm) Šířka (mm) Výška (mm) Hmotnost (g) F.Max SW (mm) D (mm) F (mm) Velikost závitu CAD Vozík
093GV20 20 61.0 32.0 20.0 5.5
093GV30 20 86.0 92.2 20.0 6.4
093GV40 20 121.5 255.0 40.0 8.5
