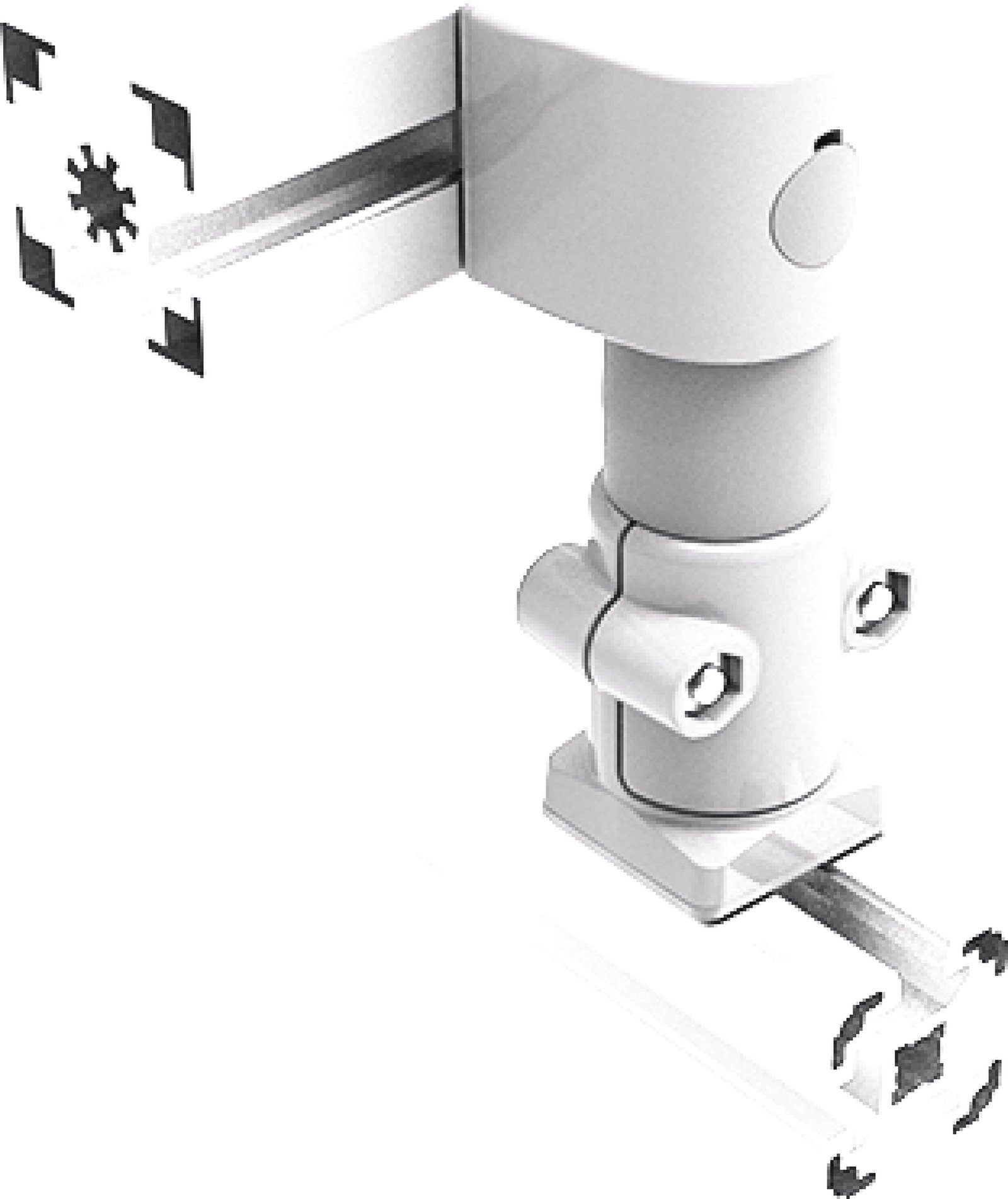

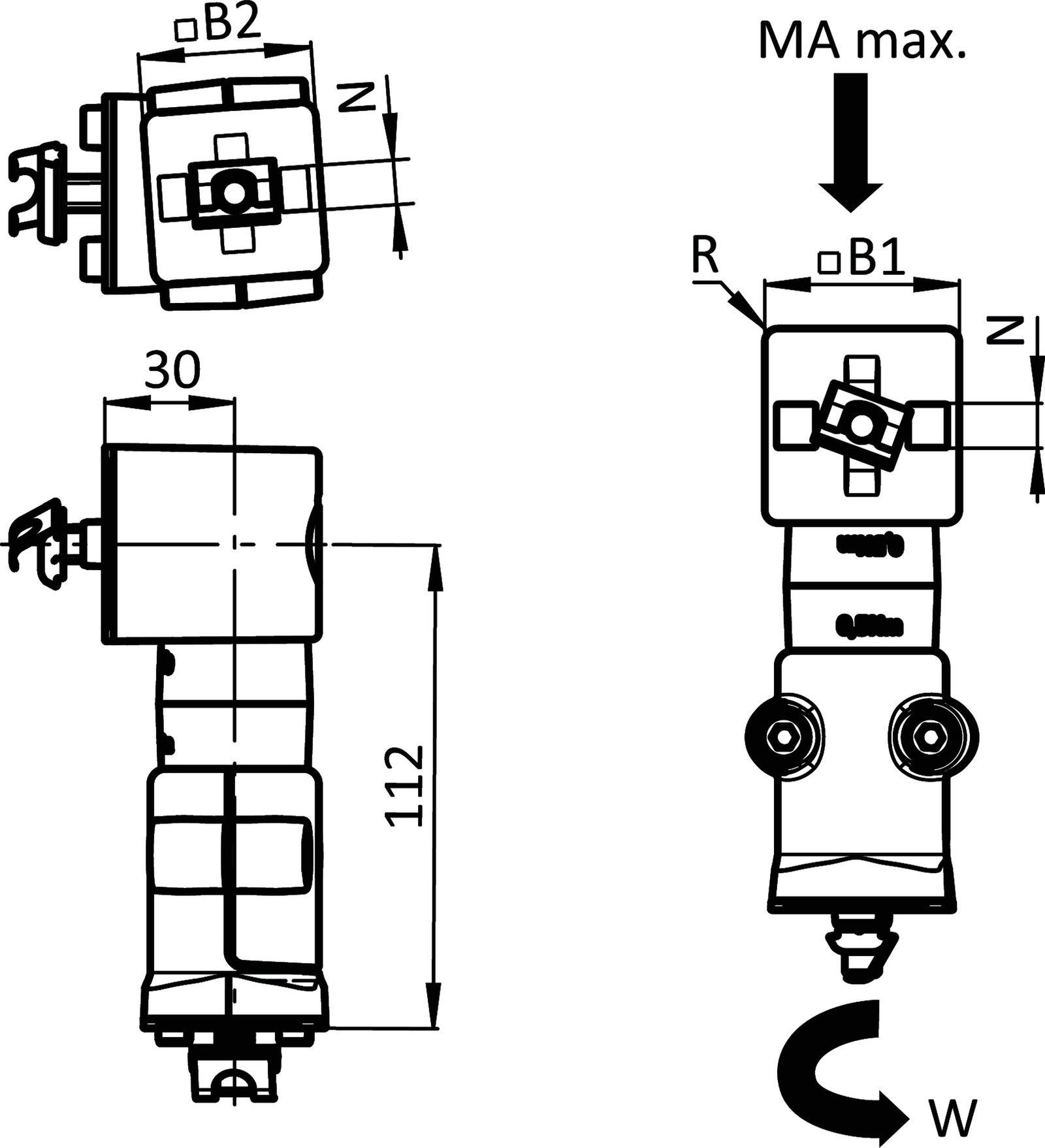

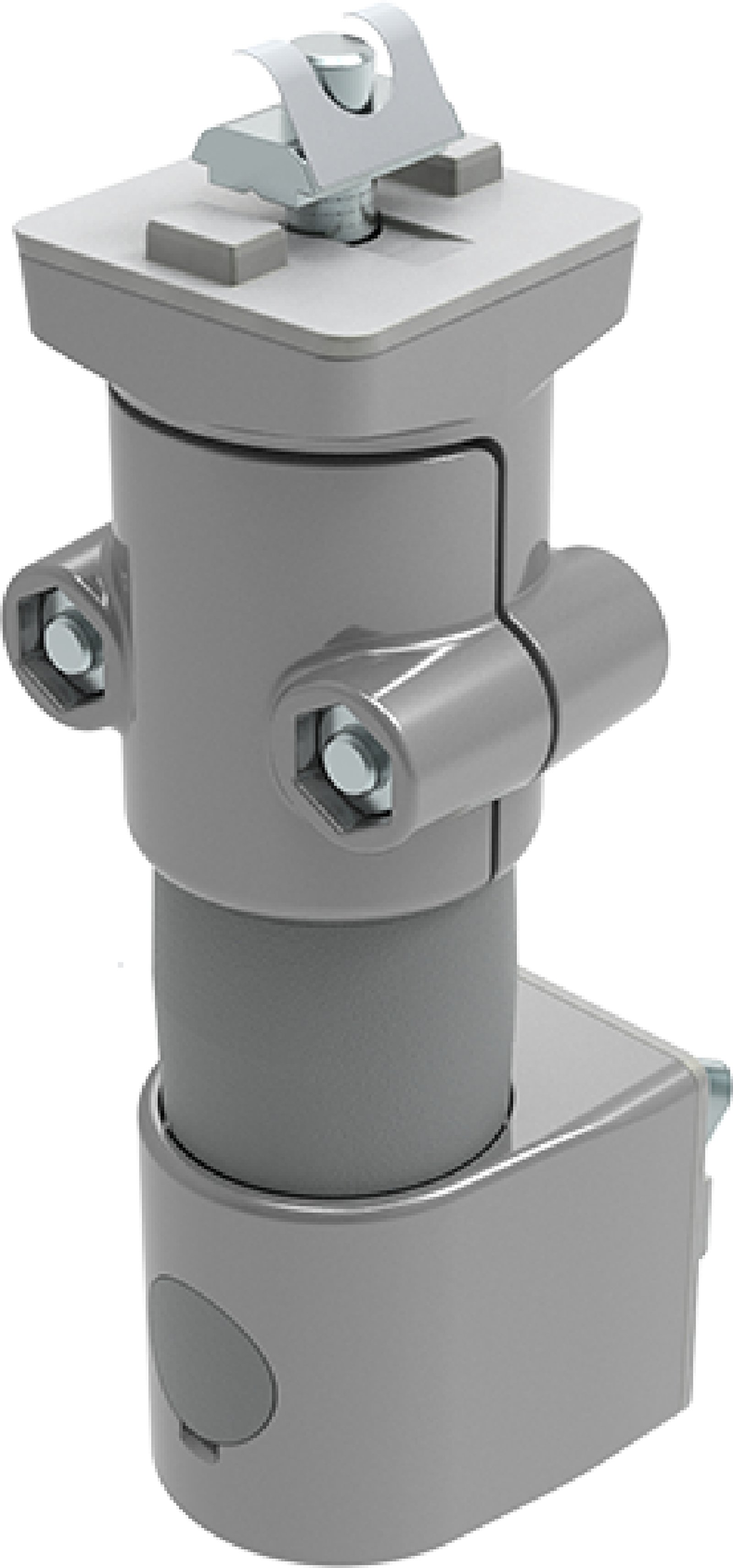

KONCOVÝ TŘECÍ KLOUB B45-B45L PRO SYSTÉMOVÉ RAMENO (SET)

K dispozici

Model
061FAZ4540LN10

Popis
MODEL-45 až 40 mm modulární rozměr. POPIS-Spojovací spoj s třením pro vytvoření systémových ramen pomocí profilových kusů; otočný o 360°; Koncová strana může být připevněna laterálně nebo příčně na drážku profilu, třecí osa je umístěna vpravo úhly k profilu; Strana třecího spoje může být připevněna bočně, příčně nebo na líci profilu; pokud je připojen na přední čelo, jádrový otvor příslušného profilu musí být se závitem M8 (min. 20 mm hluboký). SET-1 koncový třecí kloub 1 krycí víčko, 1 šroub DIN EN ISO 4762 (DIN 912) - M8 x 45 (pro T-drážkovou matici stranu třecího spoje), 1 šroub DIN EN ISO 4762 (DIN 912) - M8 x 25 (pro stranu s T-drážkovou maticí), 1 šroub DIN EN ISO 4762 (DIN 912) - M8 x 50 (pro třecí stranu otvoru jádra), 1 šroub DIN EN ISO 4762 (DIN 912) - M8 x 30 (pro stranu konce jádra), 2 podložky 8-FSt, 1 středící deska - drážka 10 - 45 x 45, 1 středící deska - drážka 10 - 40 x 40, 2 matice pro T-drážku - drážka 10 - M8.

Materiál
Pouzdro: Hliníkový tlakově litý Krycí kroužek: Plastové vložky: Ocel Třecí hřídel: Ocel Krytky: Plast Šrouby: Ocel Podložky: Ocel Středící desky: Hliníkové tlakově lité T-drážkové matice: Ocel
Barva
Pouzdro: Barva Al Krycí kroužek: Šedá ≈ RAL 7042 Krytky: Šedá ≈ RAL 7042 Středící desky: Barva Al
Množství v balení
1 set
Surface
Pouzdro: Lakované Středící desky: Lakované Šrouby: Pozinkované Podložka: Pozinkované T-drážkové matice: Pozinkované

Parametr

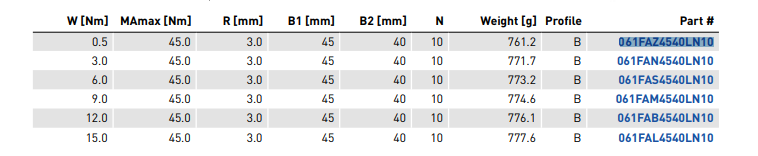

Číslo dílu Profilový modul Velikost drážky Délka (mm) Šířka (mm) Výška (mm) Hmotnost (g) F.Max SW (mm) D (mm) F (mm) Velikost závitu CAD Vozík
061FAZ4540LN10 B 761.2
061FAN4540LN10 B 771.7
061FAS4540LN10 B 773.2
061FAM4540LN10 B 774.6
061FAB4540LN10 B 776.1
061FAL4540LN10 B 777.6
