TŘECÍ KLOUB I40L PRO SYSTÉMOVÉ RAMENO (SET)
K dispozici
Model
061FGZ40LN08
Popis

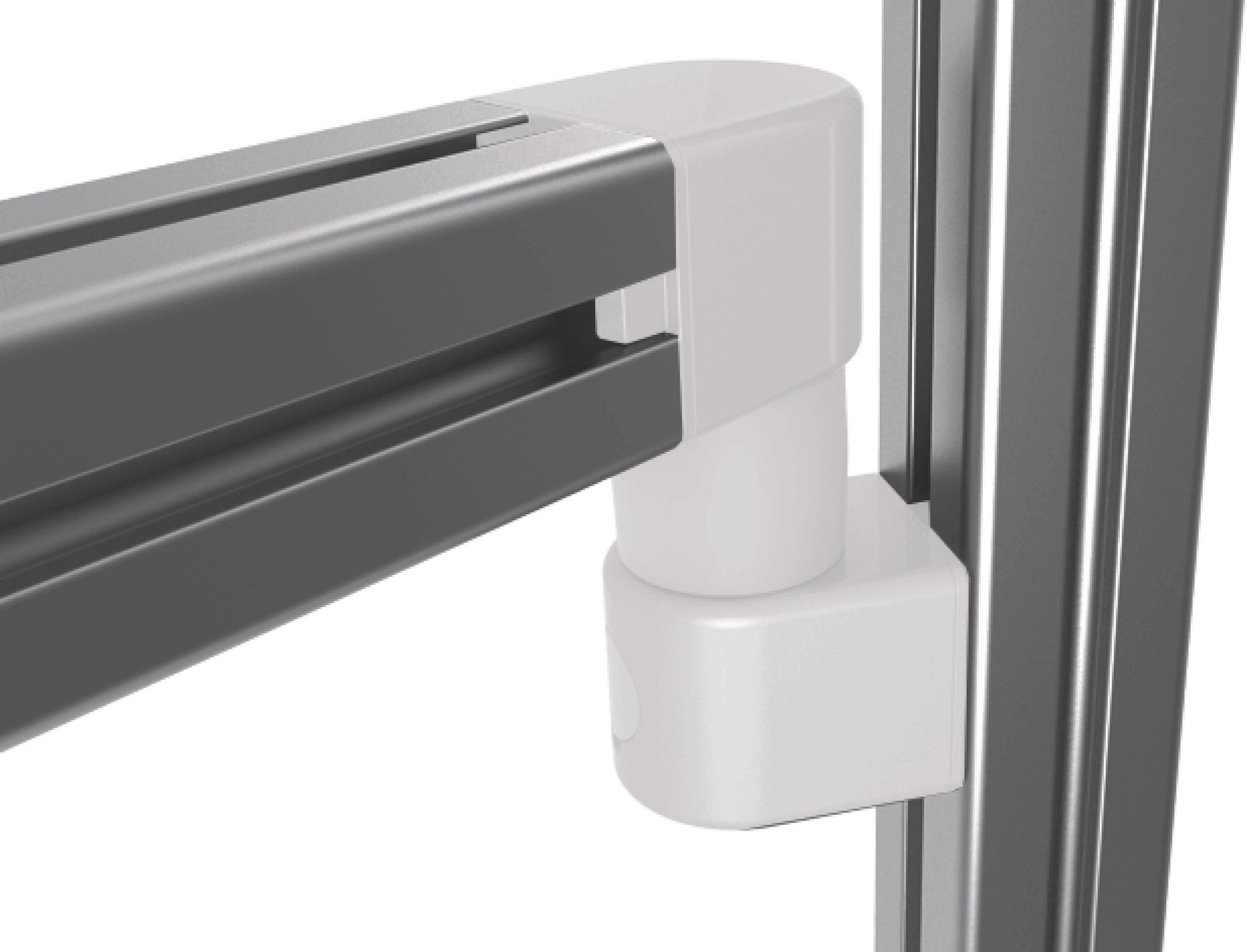

Spojovací spoj s třením pro vytvoření systémových ramen pomocí profilových kusů; otočný o 360°;Třecí spoj může být připevněn bočně, příčně nebo na čelní straně profilu; v případě připevnění na přední čelo musí být jádrový otvor příslušného profilu opatřen závitem M8 (min. 15 mm hluboký)

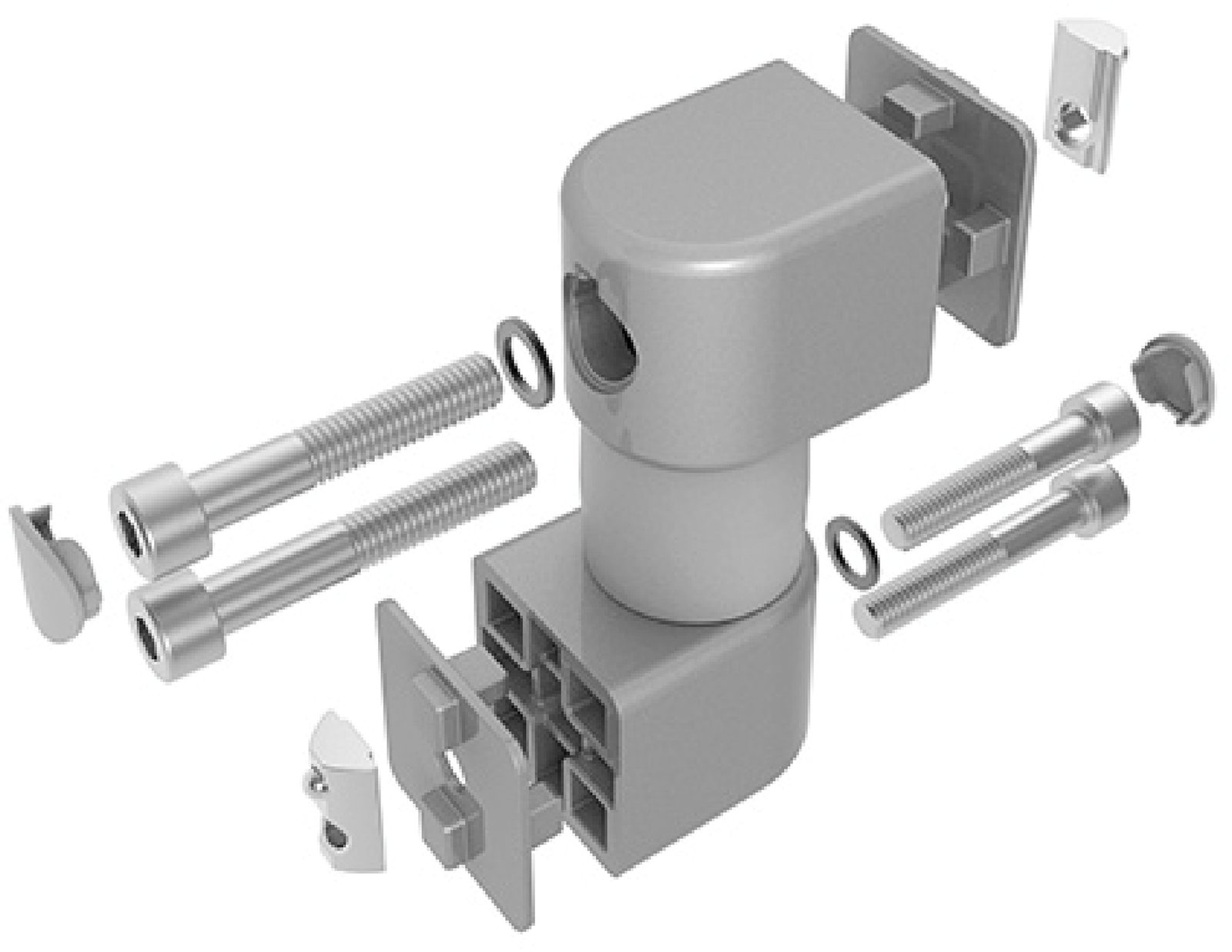

SET 1 třecí kloub
2 krycí víčka
2 šrouby DIN EN ISO 4762 (DIN 912) - M8 x 45 (pro T-drážkovou matici)
2 šrouby DIN EN ISO 4762 (DIN 912) - M8 x 50 (pro jádrový otvor)
2 podložky 8-FSt
2 středící desky
2 matice pro T-drážku - drážka 8 - M8

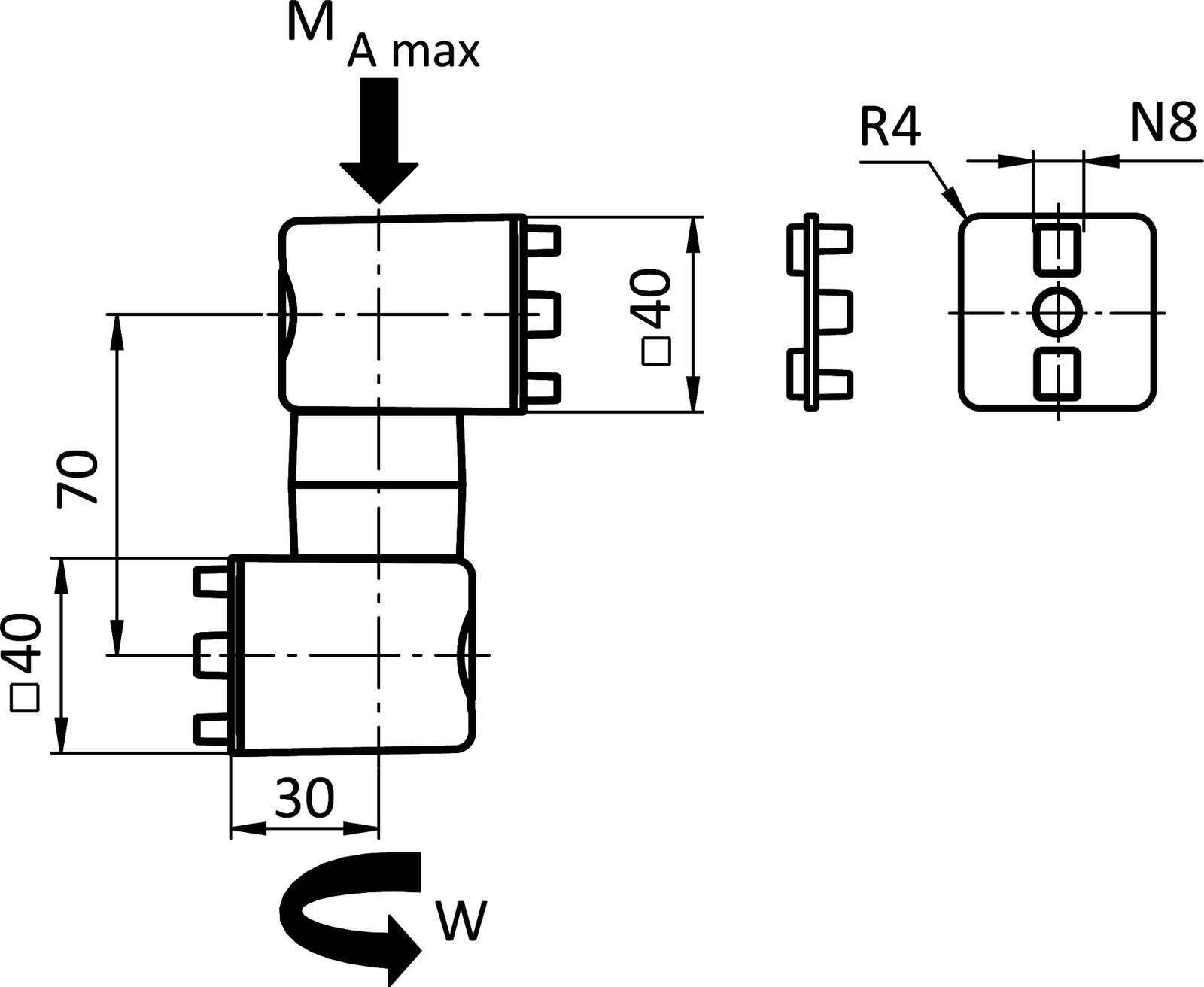

MAmax [Nm] - 45,0
R [mm] - 4,0
B [mm] - 40
Materiál
Pouzdro: Hliníkový tlakově litý Krycí kroužek: Plastové vložky: Ocel Třecí hřídel: Ocel Krytky: Plast Šrouby: Ocel Podložky: Ocel Středící desky: Hliníkové tlakově lité T-drážkové matice: Ocel
Barva
Pouzdro: Barva Al Krycí kroužek: Šedá ≈ RAL 7042 Krytky: Šedá ≈ RAL 7042 Středící desky: Barva Al
Množství v balení
1 set
Surface
Pouzdro: Lakované Středící desky: Lakované Šrouby: Pozinkované Podložka: Pozinkované T-drážkové matice: Pozinkované
ESD
Ne
Parametr
| Číslo dílu | Profilový modul | Velikost drážky | Délka (mm) | Šířka (mm) | Výška (mm) | Hmotnost (g) | F.Max | SW (mm) | D (mm) | F (mm) | Velikost závitu | CAD | Vozík |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 061FGZ40LN08 | já | 40 | 782.0 | M8 | |||||||||
| 061FGN40LN08 | já | 40 | 783.0 | M8 | |||||||||
| 061FGS40LN08 | já | 40 | 785.0 | M8 | |||||||||
| 061FGM40LN08 | já | 40 | 786.0 | M8 | |||||||||
| 061FGB40LN08 | já | 40 | 787.0 | M8 | |||||||||
| 061FGL40LN08 | já | 40 | 789.0 | M8 |
