KONCOVÝ TŘECÍ KLOUB I80L PRO SYSTÉMOVÉ RAMENO (SET)
K dispozici
Model
061FAZ80LN08
Popis

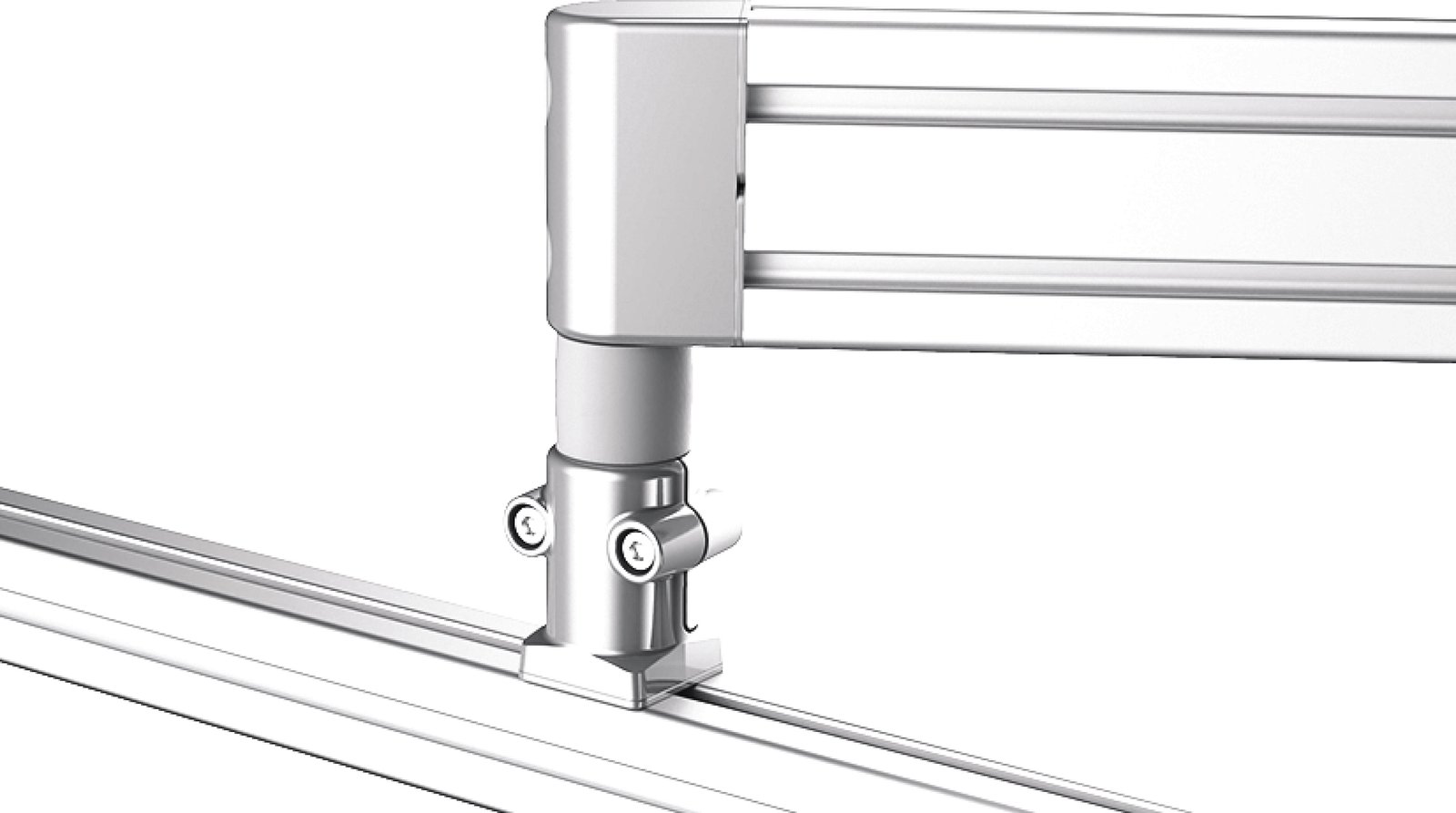

Spojovací spoj s třením pro vytvoření systémových ramen pomocí profilových kusů; otočný o 360°;
Koncová strana může být připevněna laterálně nebo příčně na drážku profilu, třecí osa je umístěna vpravo
úhly k profilu;
Strana třecího spoje může být připevněna bočně, příčně nebo na líci profilu; pokud je připojen na
přední čelo, jádrový otvor příslušného profilu musí být se závitem M8 (min. 15 mm hluboký)

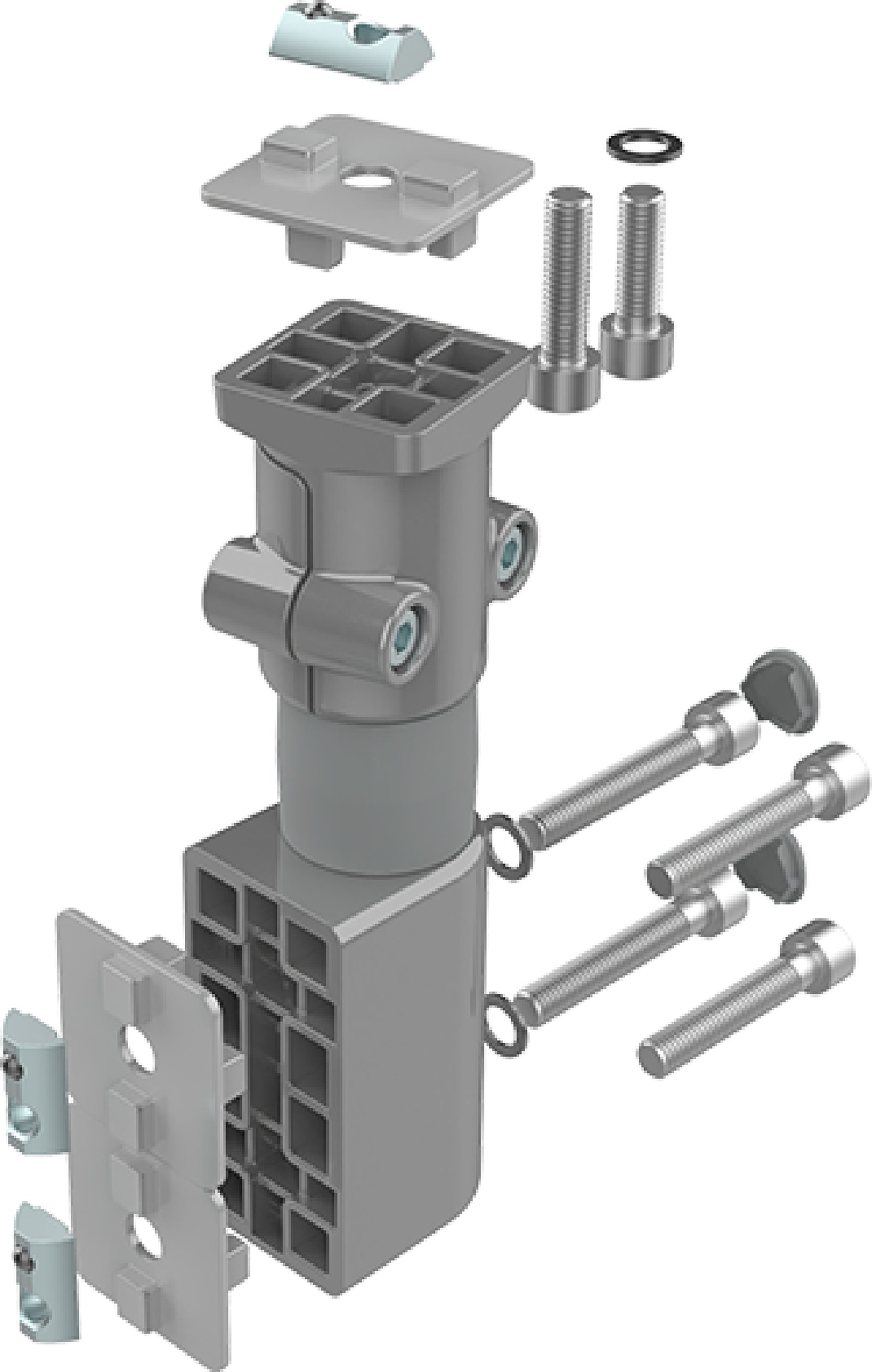

SET 1 koncový třecí kloub
2 krycí víčka,
2 šrouby DIN EN ISO 4762 (DIN 912) - M8 x 45 (pro stranu třecího spoje s T-drážkovou maticí),
2 šrouby DIN EN ISO 4762 (DIN 912) - M8 x 25 (pro stranu s T-drážkovou maticí),
1 šroub DIN EN ISO 4762 (DIN 912) - M8 x 50 (pro třecí stranu otvoru jádra),
1 šroub DIN EN ISO 4762 (DIN 912) - M8 x 30 (pro stranu konce jádra),
3 podložky 8-FSt,
3 středící desky,
3 matice pro T-drážku - drážka 8 - M8

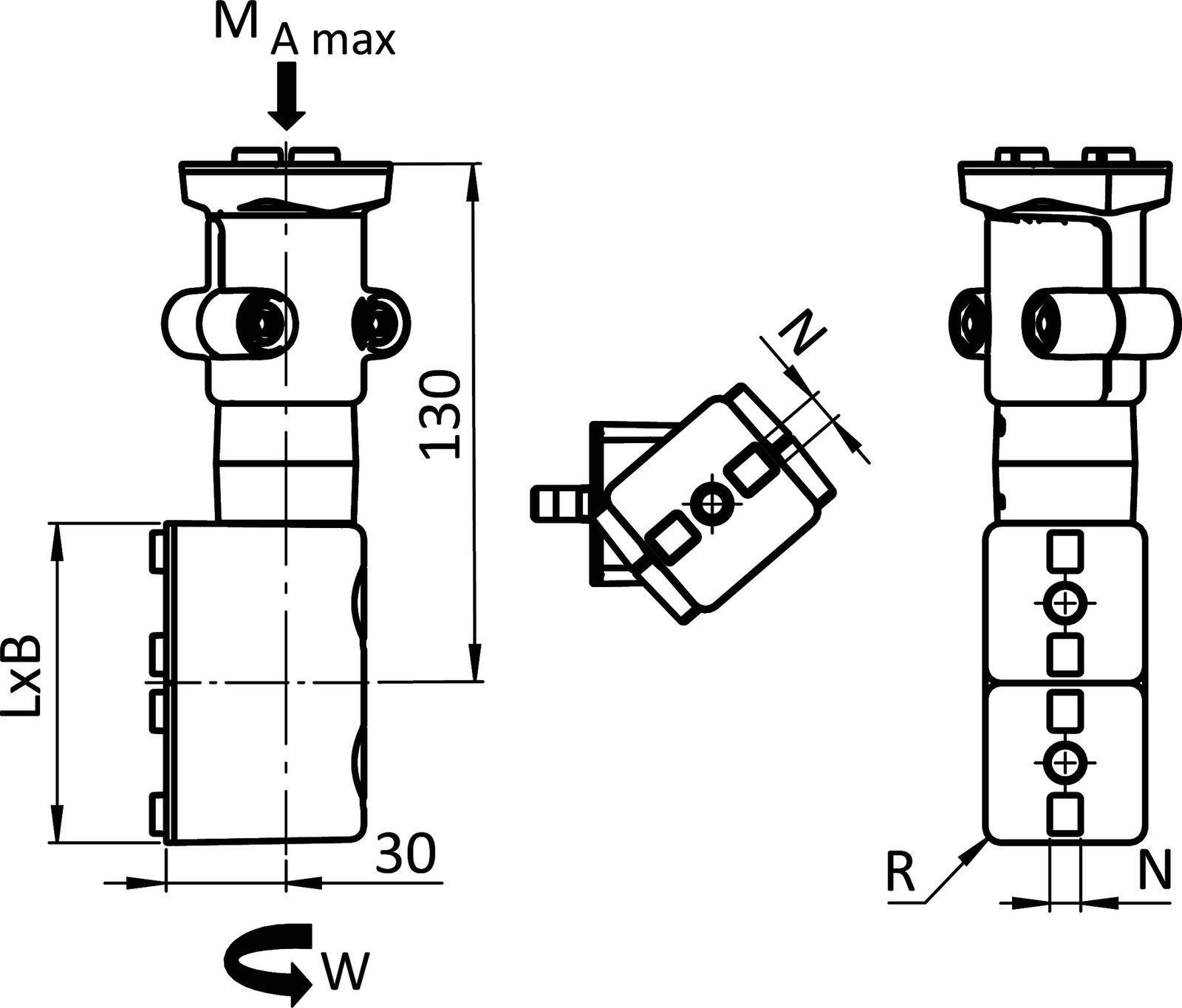

MAmax [Nm] - 70,0
R(mm) - 4,0
Materiál
Pouzdro: Hliníkový tlakově litý Krycí kroužek: Plastové vložky: Ocel Třecí hřídel: Ocel Krytky: Plast Šrouby: Ocel Podložky: Ocel Středící desky: Hliníkové tlakově lité T-drážkové matice: Ocel
Barva
Pouzdro: Barva Al Krycí kroužek: Šedá ≈ RAL 7042 Krytky: Šedá ≈ RAL 7042 Středící desky: Barva Al
Množství v balení
1 set
Surface
Pouzdro: Lakované Středící desky: Lakované Šrouby: Pozinkované Podložka: Pozinkované T-drážkové matice: Pozinkované
ESD
Ne
Parametr
| Číslo dílu | Profilový modul | Velikost drážky | Délka (mm) | Šířka (mm) | Výška (mm) | Hmotnost (g) | F.Max | SW (mm) | D (mm) | F (mm) | Velikost závitu | CAD | Vozík |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 061FAZ80LN08 | já | 80 | 40 | 1049.5 | M8 | ||||||||
| 061FAN80LN08 | já | 40 | 80 | 1049.5 | M8 | ||||||||
| 061FAS80LN08 | já | 40 | 80 | 1052.5 | M8 | ||||||||
| 061FAM80LN08 | já | 40 | 80 | 1054.5 | M8 | ||||||||
| 061FAB80LN08 | já | 40 | 80 | 1055.5 | M8 | ||||||||
| 061FAL80LN08 | já | 40 | 80 | 1057.5 | M8 |
