Kotvící D28-40 M8 (SET)
K dispozici
Model
061FA40S01
Popis
MODEL-Pro profily trubkových rámů

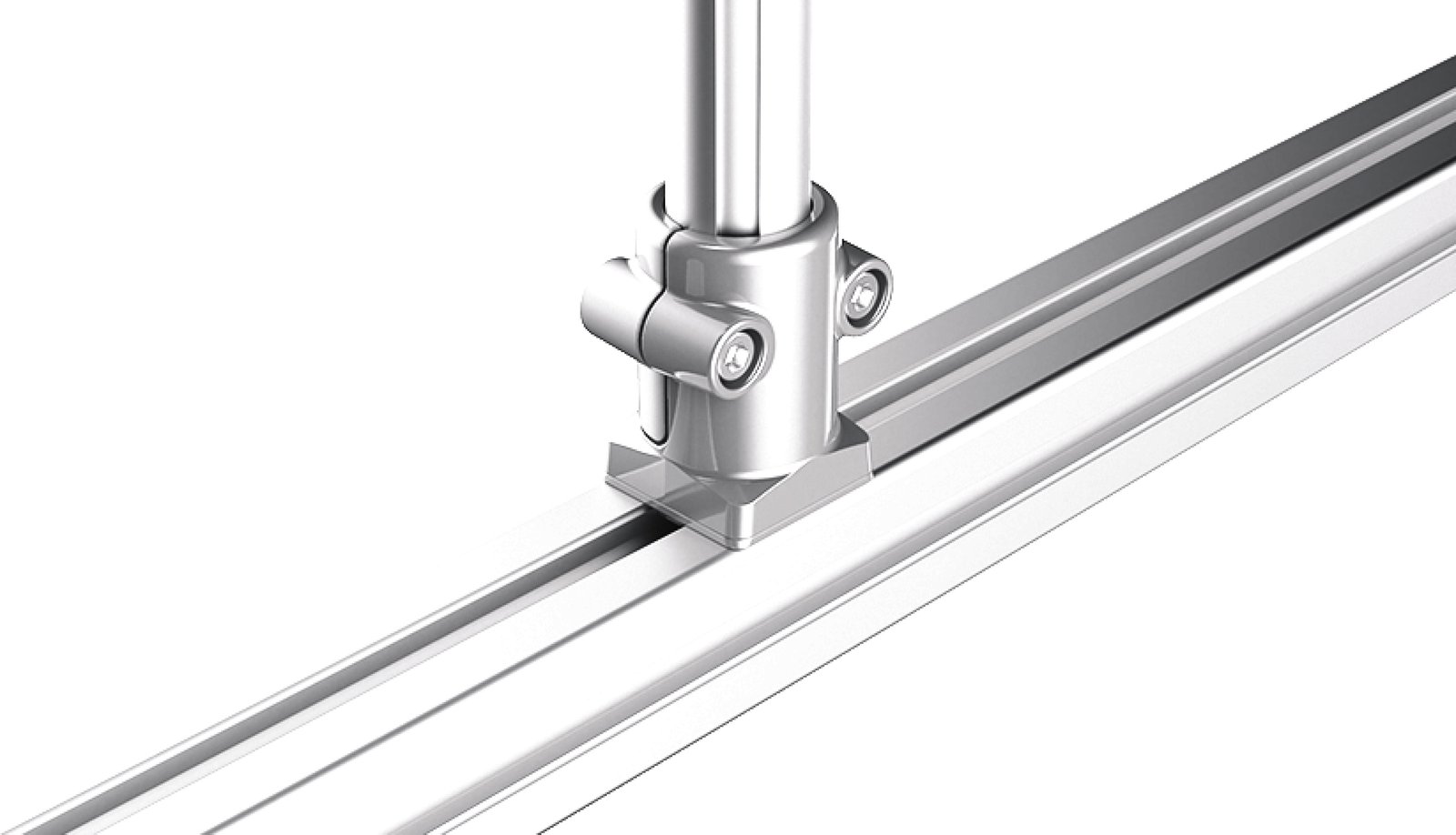

POPIS-Pro spojení profilu trubkového rámu o vnějším průměru Ø 28 mm s hliníkovým profilem s drážkou 10;
Adaptér lze připevnit bočně nebo na čelní stranu profilu; pokud je připevněn na přední straně, jádro

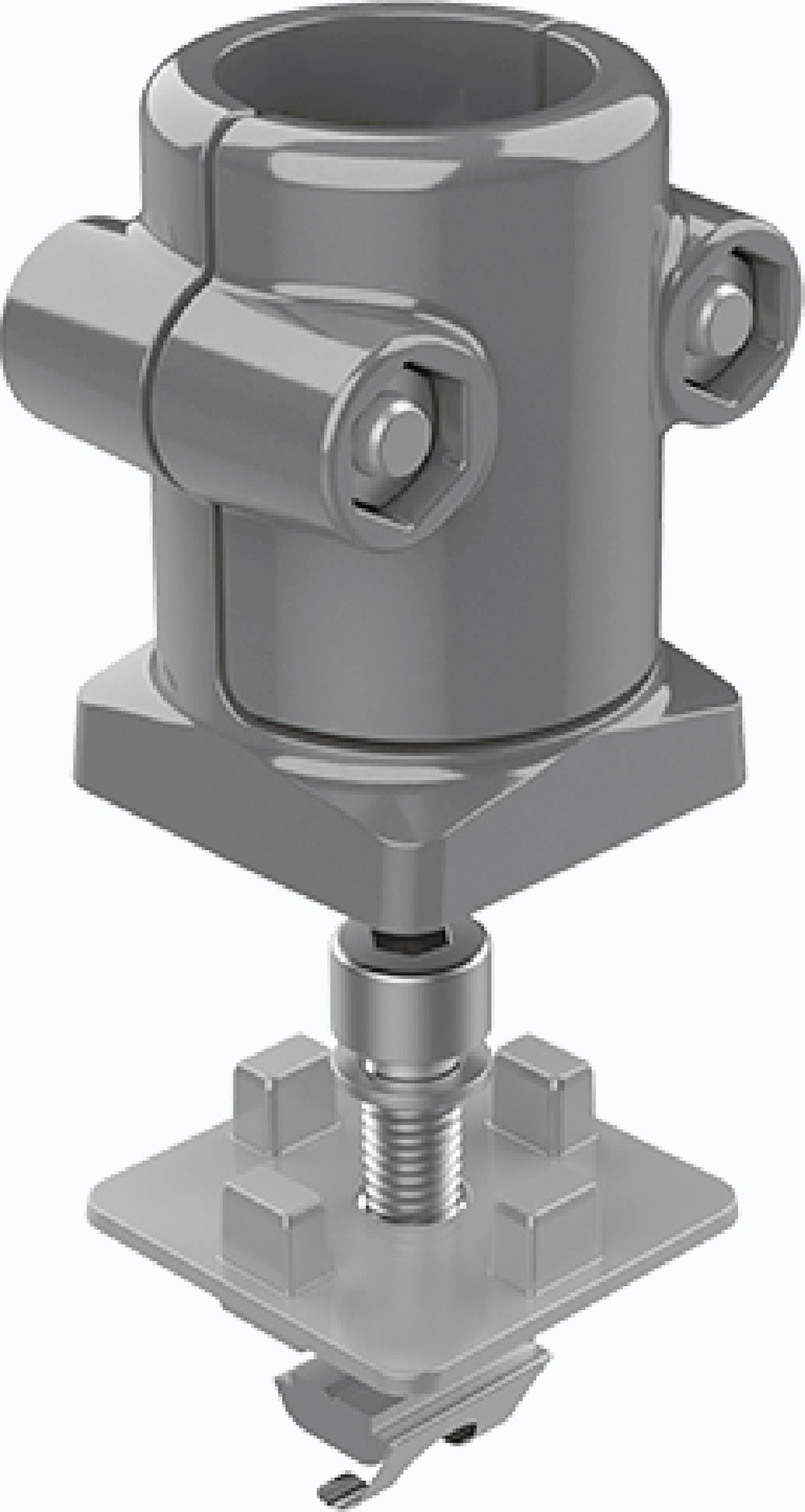

otvor příslušného profilu musí mít závit M8 (min. 20 mm hluboký). SOUBOR-
1 kus adaptéru
1 středící deska
1 šroub DIN EN ISO 4762 (DIN 912) - M8 x 25 (pro T-drážkovou matici)
1 šroub DIN EN ISO 4762 (DIN 912) - M8 x 30 (pro jádrový otvor)
1 podložka 8-FSt
1 T-drážková matice - drážka 10 - M8.
TIP-řezné pouzdro pro redukci vnitřního otvoru Ø 10,2 mm na velikost závitu M8 viz 09308801.
Materiál
Adaptér: Hliníkový tlakový odlitek Středová deska: Hliníkový tlakový odlitek Šrouby: Ocel Podložka: Ocel T-drážková matice: Ocel
Barva
Adaptér: Alu barva Středící deska: Alu barva
Množství v balení
10 sets
Surface
Adaptér: Lakovaná Středová deska: Lakovaná Šrouby: Pozinkovaná Podložka: Pozinkovaná T-drážková matice: Pozinkovaná
Parametr

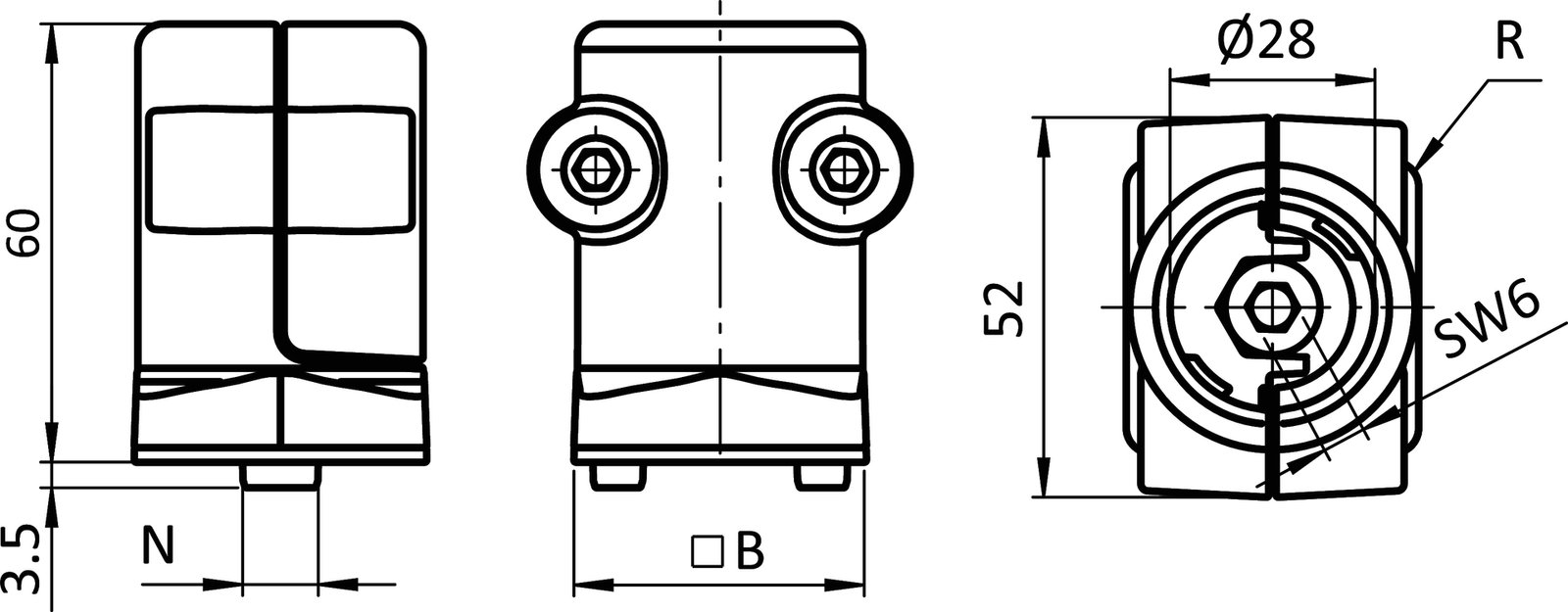

| Číslo dílu | Profilový modul | Velikost drážky | Délka (mm) | Šířka (mm) | Výška (mm) | Hmotnost (g) | F.Max | SW (mm) | D (mm) | F (mm) | Velikost závitu | CAD | Vozík |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 061FA40S01 | B | 40 | 208.5 |
