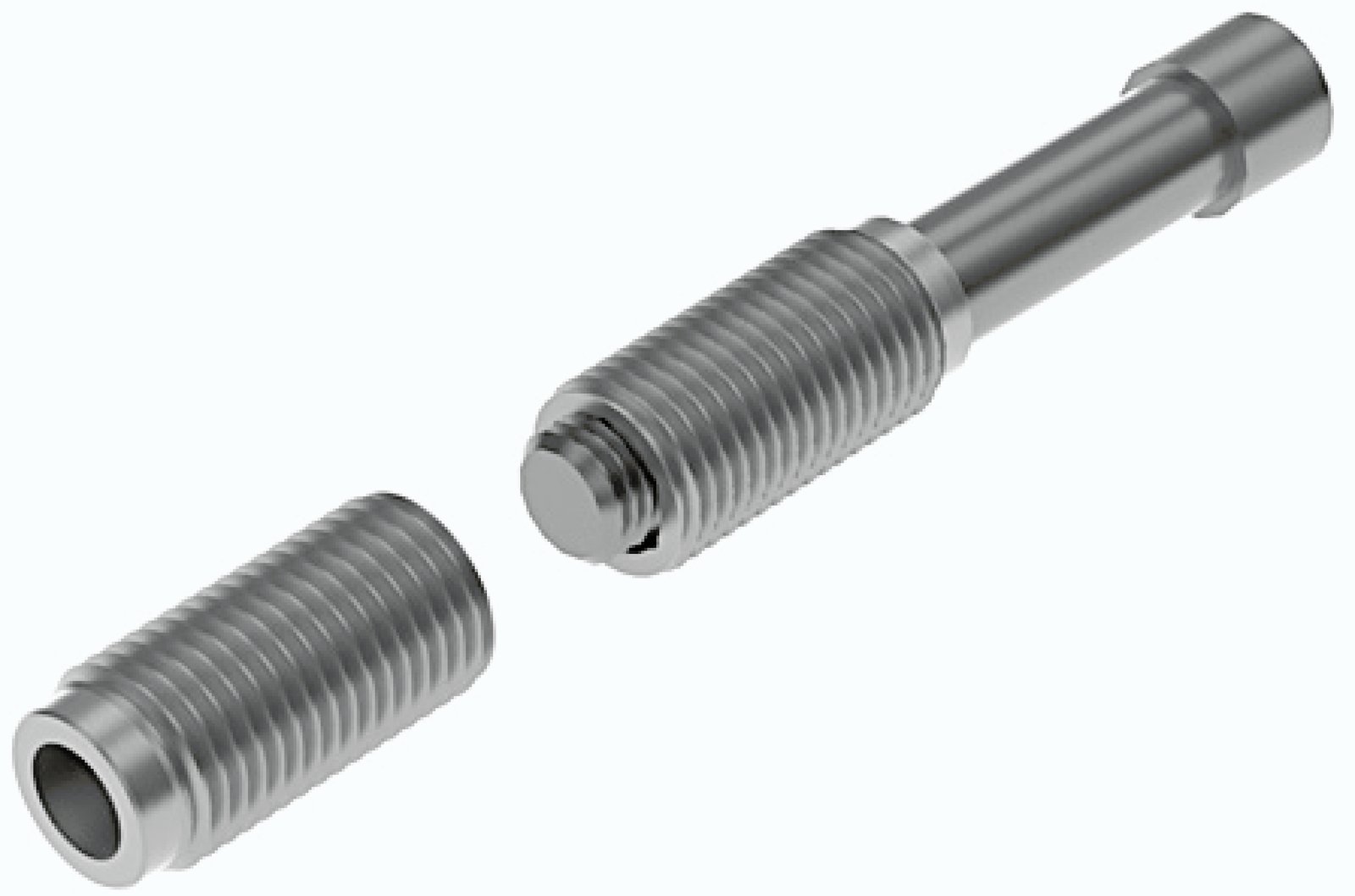

T-MATIC ZADNÍ KONEKTOR
K dispozici
Model
099H054M4ESD
Popis

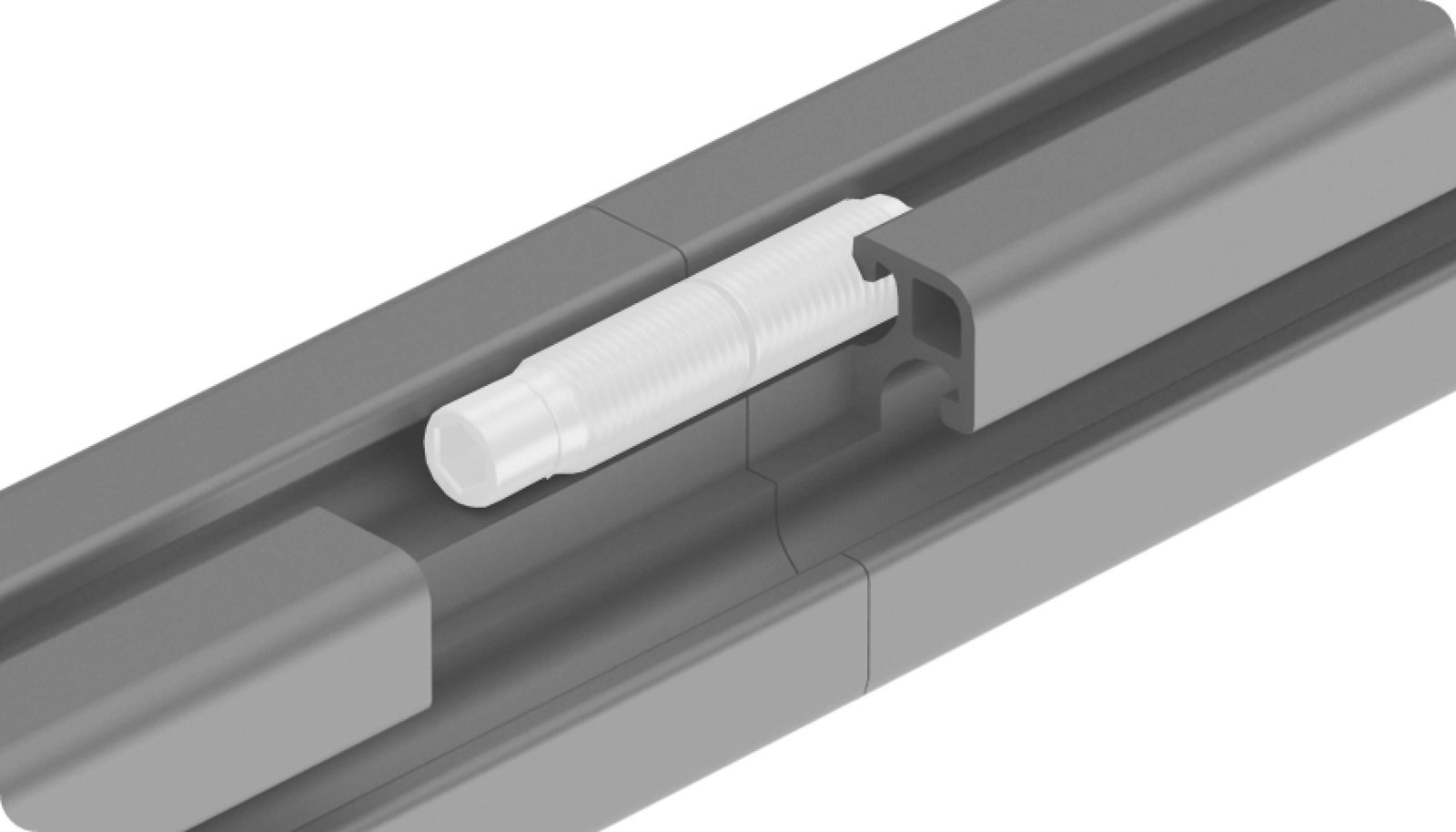

Rychlé spojení dvou hliníkových profilů tváří v tvář, montáž bez obrábění; samotvorný závit, bez vylamování. Šířka profilu – viz tabulka, modulární rozměr – viz tabulka. Verze - T-Matic Butt Connector.
Materiál
Ocel
Množství v balení
100 pieces
Surface
Pozinkováno
ESD
ANO
Parametr

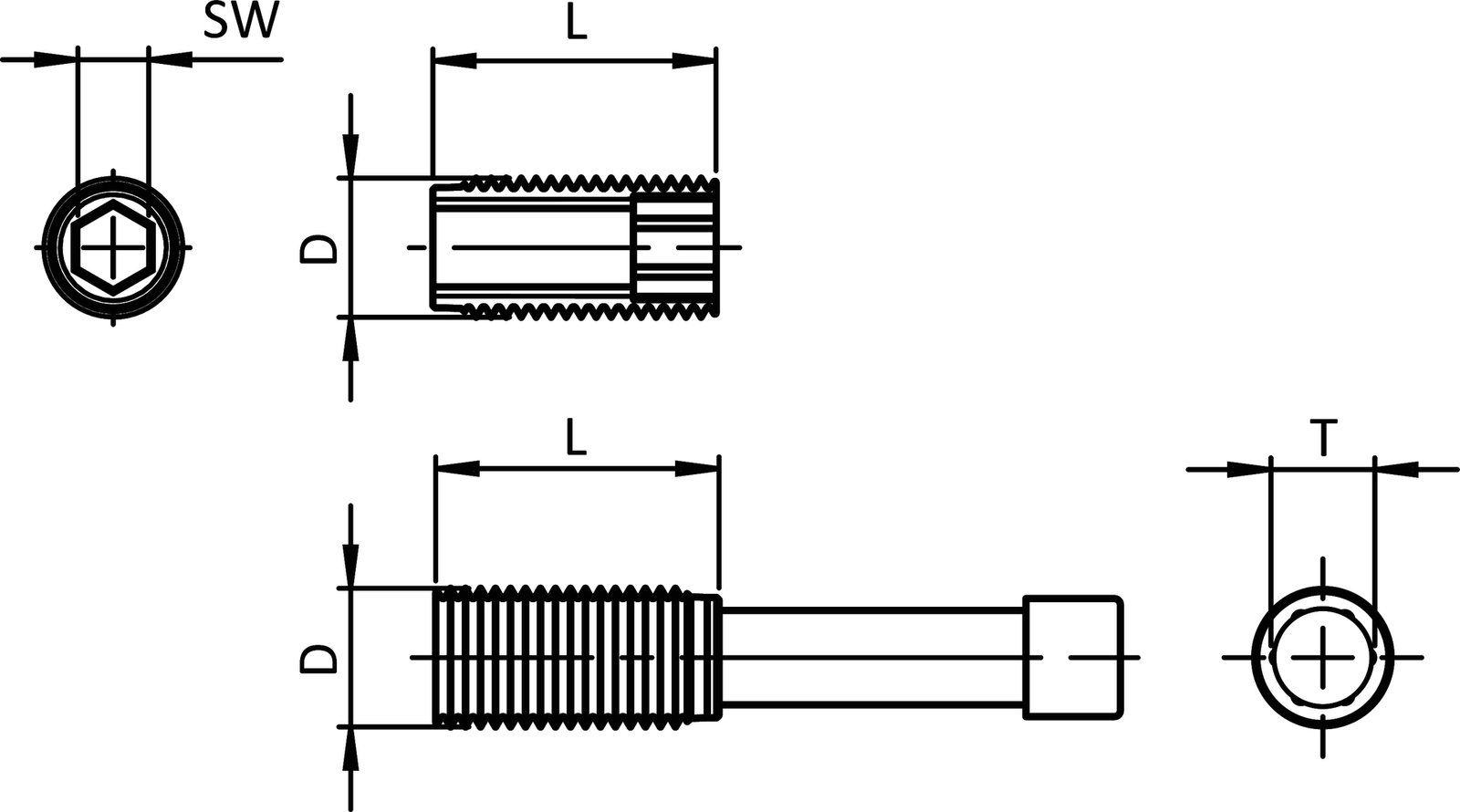

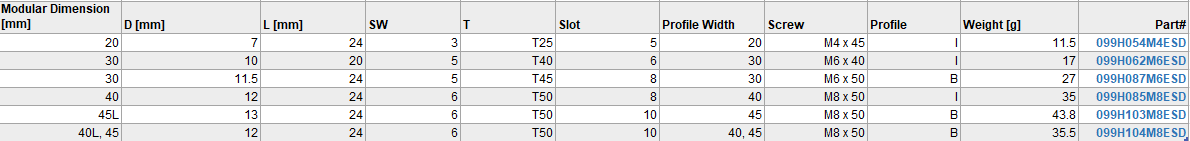

| Číslo dílu | Profilový modul | Velikost drážky | Délka (mm) | Šířka (mm) | Výška (mm) | Hmotnost (g) | F.Max | SW (mm) | D (mm) | F (mm) | Velikost závitu | CAD | Vozík |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 099H054M4ESD | já | 5 | 11.5 | 3 | 7 | Šroub - M4 × 45 | |||||||
| 099H062M6ESD | já | 6 | 17 | 5 | 10 | Šroub - M6 × 40 | |||||||
| 099H087M6ESD | B | 8 | 27 | 5 | 11.5 | Šroub - M6 × 50 | |||||||
| 099H085M8ESD | já | 8 | 35 | 6 | 12 | Šroub - M8 × 50 | |||||||
| 099H103M8ESD | B | 10 | 43.8 | 6 | 13 | Šroub - M8 × 50 | |||||||
| 099H104M8ESD | B | 10 | 35.5 | 6 | 12 | Šroub - M8 × 50 |
