TŘECÍ KLOUB B90L PRO RAMENO SYSTÉMU (SET)
K dispozici
Model
061FGN90LN10
Popis

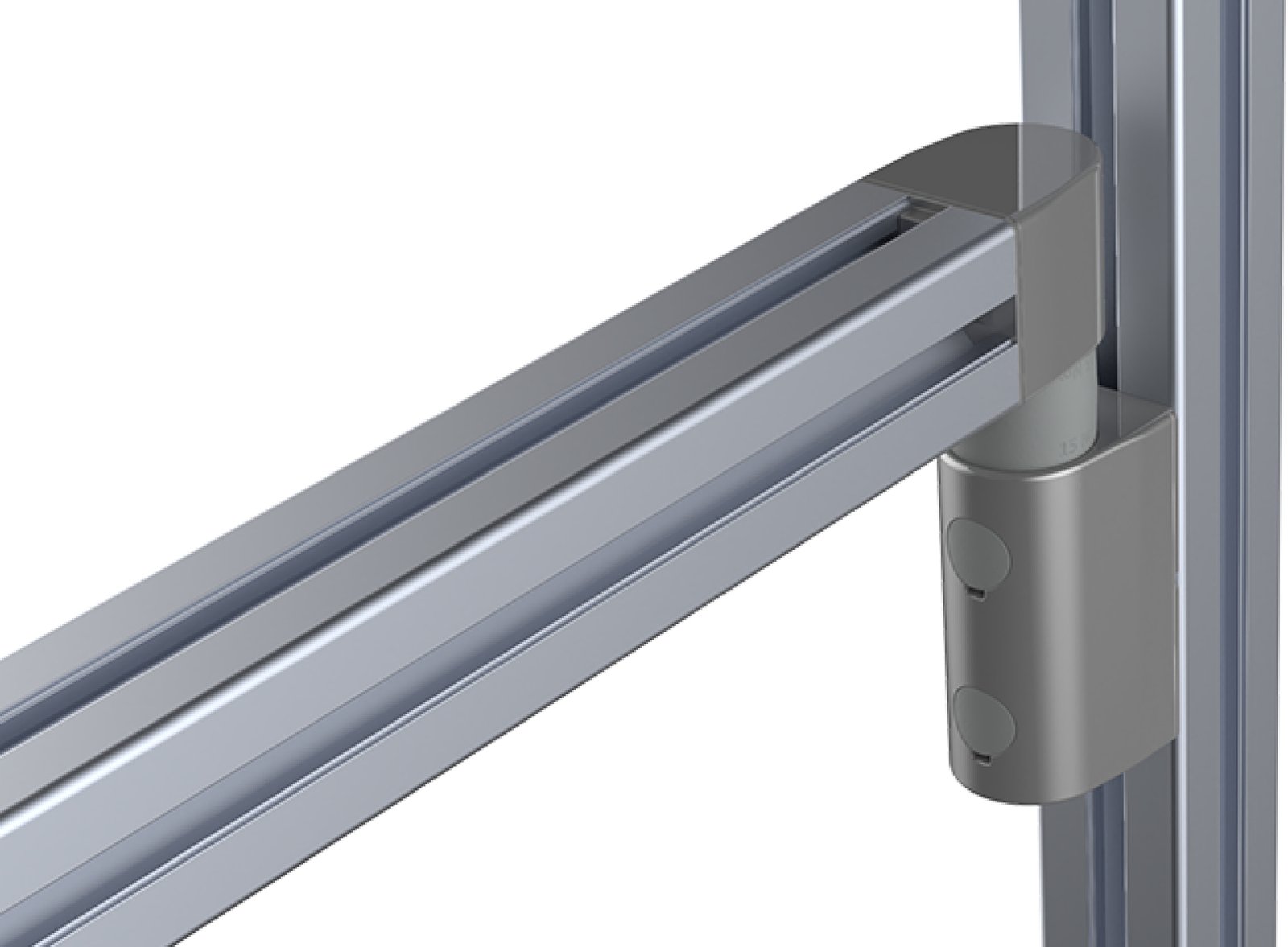

Spojovací spoj s třením pro vytvoření systémových ramen pomocí profilových kusů; otočný o 360°;
Třecí spoj může být připevněn bočně, příčně nebo na líci profilu; pokud je připevněn na přední straně
čelo, jádrový otvor příslušného profilu musí být se závitem M8 (min. 15 mm hluboký)
Materiál

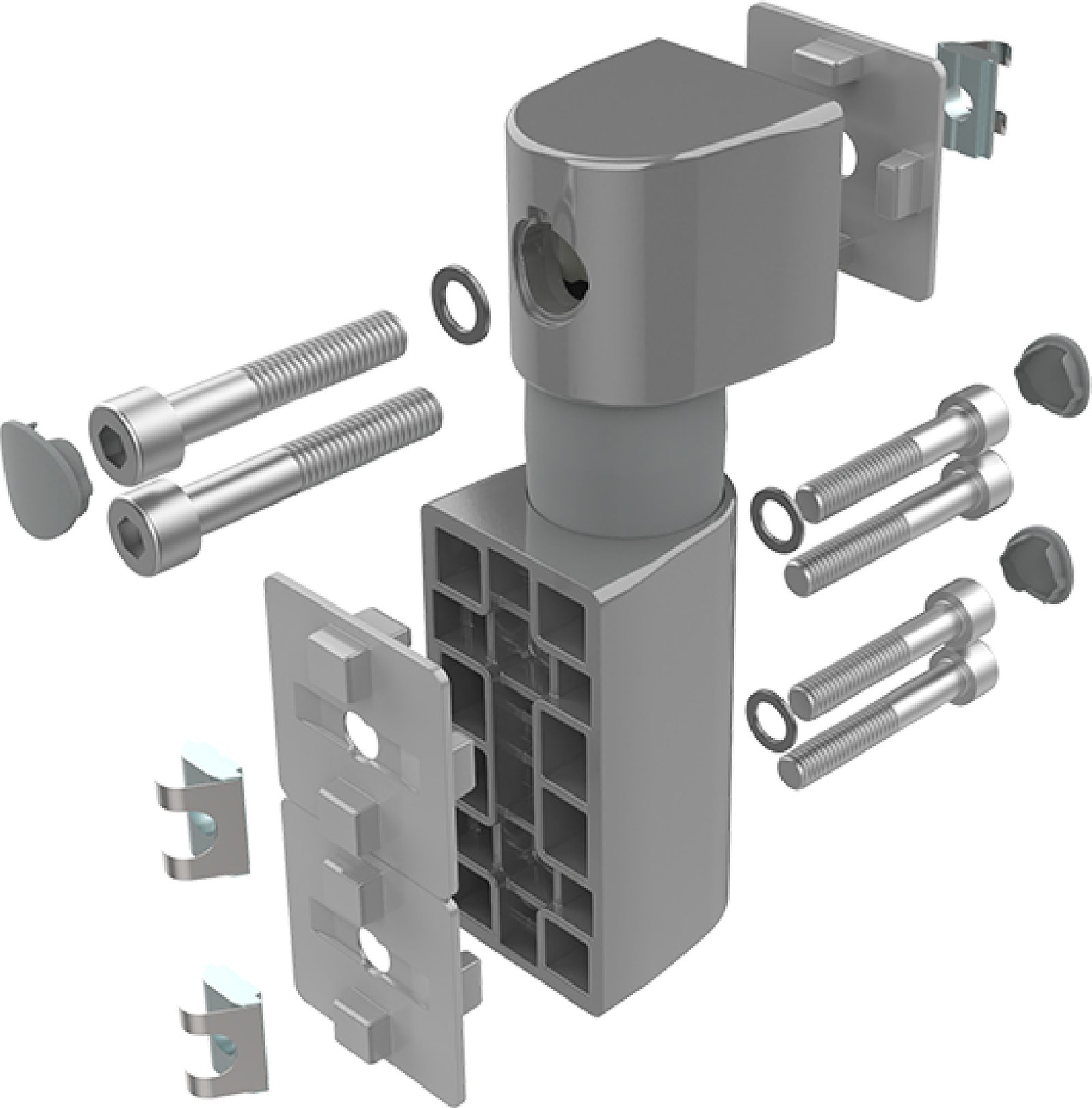

Pouzdro: Hliníkový tlakově litý Krycí kroužek: Plastové vložky: Ocel Třecí hřídel: Ocel Krytky: Plast Šrouby: Ocel Podložky: Ocel Středící desky: Hliníkové tlakově lité T-drážkové matice: Ocel
Barva
Pouzdro: Barva Al Krycí kroužek: Šedá ≈ RAL 7042 Krytky: Šedá ≈ RAL 7042 Středící desky: Barva Al
Množství v balení
1 set
Surface
Pouzdro: Lakované Středící desky: Lakované Šrouby: Pozinkované Podložka: Pozinkované T-drážkové matice: Pozinkované
Parametr

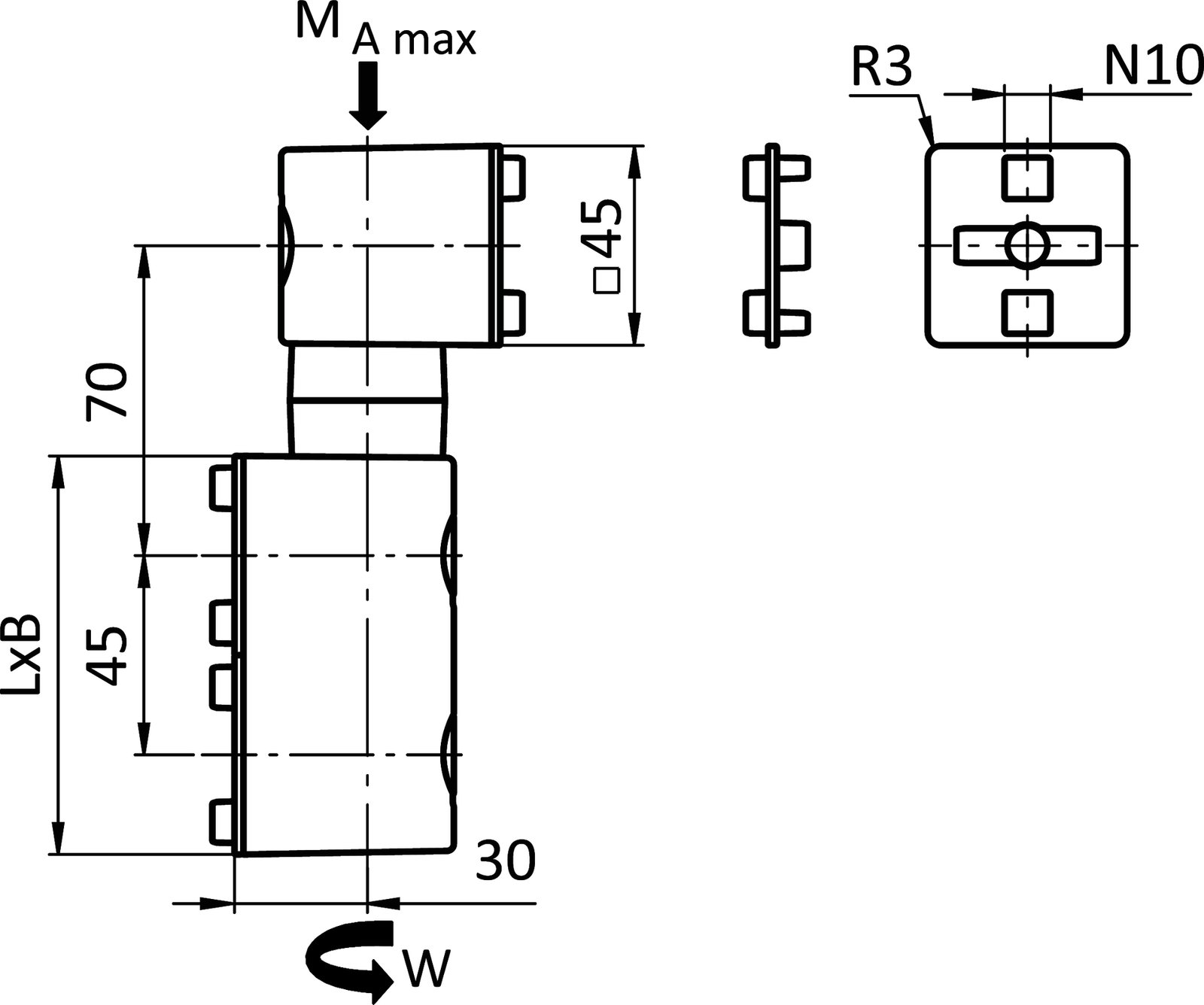

| Číslo dílu | Profilový modul | Velikost drážky | Délka (mm) | Šířka (mm) | Výška (mm) | Hmotnost (g) | F.Max | SW (mm) | D (mm) | F (mm) | Velikost závitu | CAD | Vozík |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 061FGN90LN10 | B | 1157.2 | |||||||||||
| 061FGN90LN10 | B | 1159.2 | |||||||||||
| 061FGM90LN10 | B | 1160.6 | |||||||||||
| 061FGB90LN10 | B | 1162.1 | |||||||||||
| 061FGN90LN10 | B | 1163.6 | |||||||||||
| 061FGN90LN10 | B | 1156.2 |
