ZEMNÍCÍ KONEKTOR (SET)
Model
093099S04
Popis

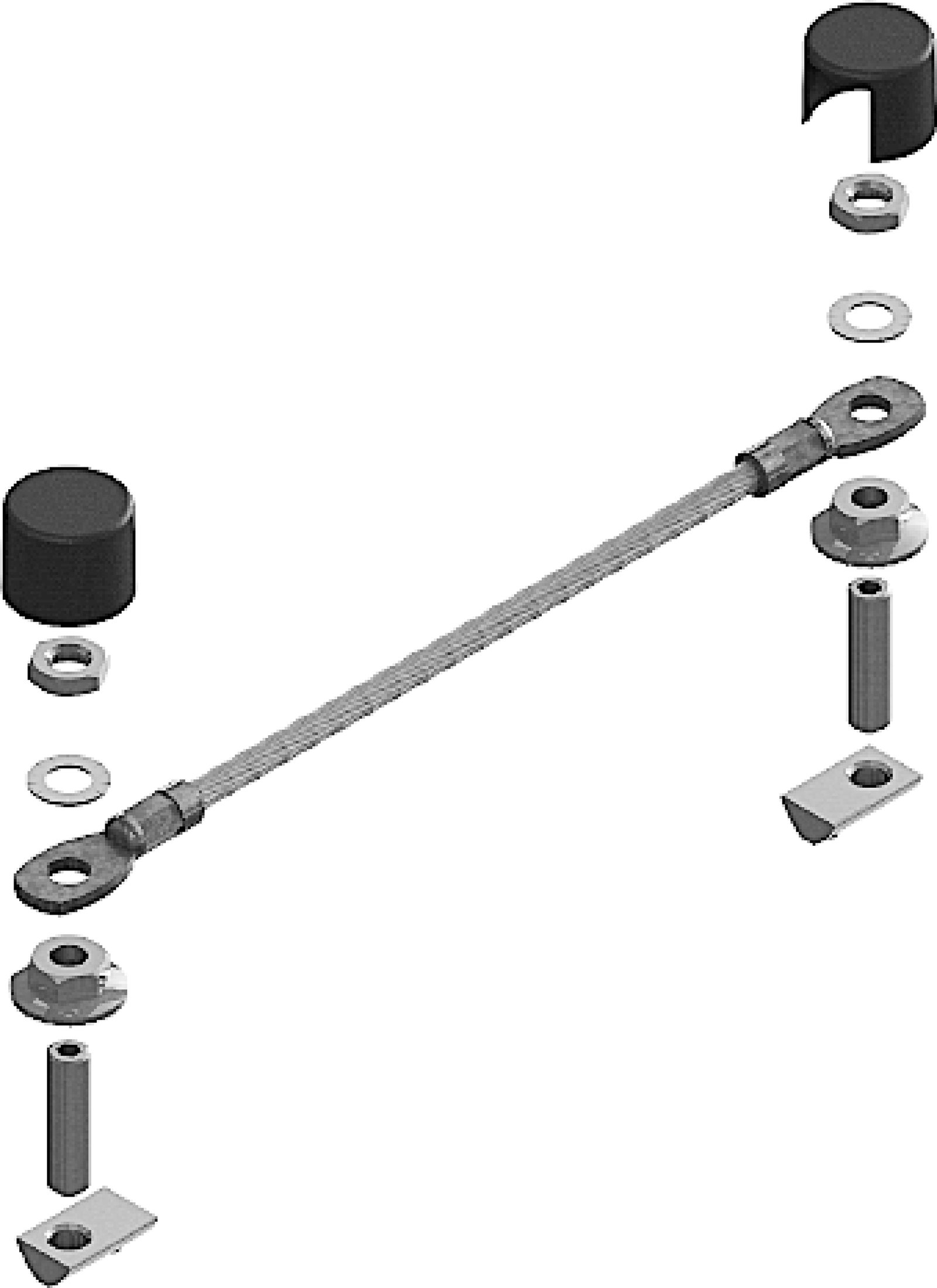

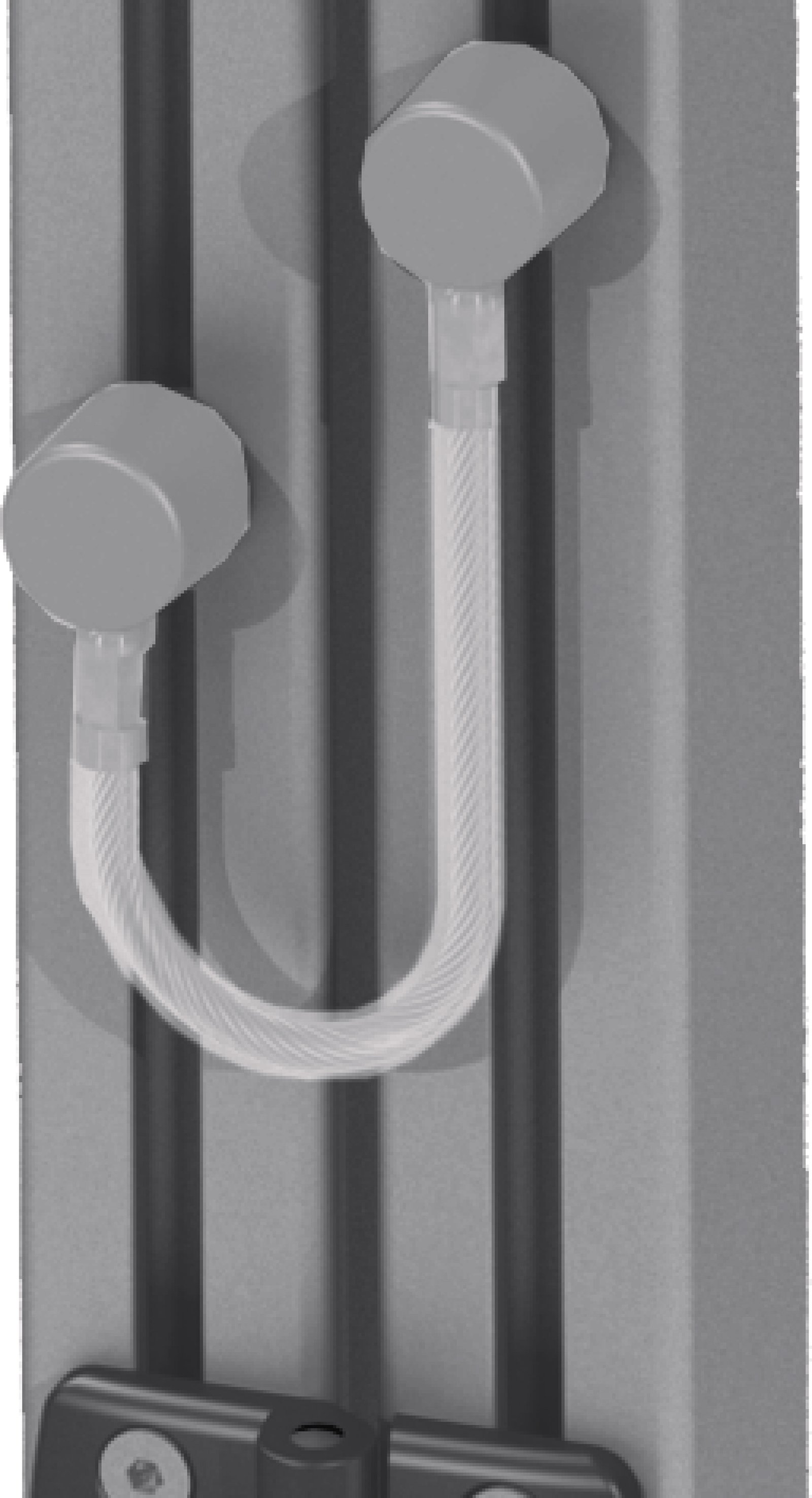

K elektrickému spojení pohyblivých částí k sobě navzájem jako ohebný zemnící vodič a k vytvoření ESD elektricky vodivých spojení mezi rámy umístěnými vedle sebe jako ekvipotenciální propojení; velký průřez vodiče (16 mm²), proudová zatížitelnost 120 A max. SET-(Uvedeno v pořadí montáže včetně utahovacích momentů):
2 matice do drážky T - drážka 6 - M6,
2 závitové kolíky DIN 916 - M6 x 22 (M = 10 Nm),
2 přírubové šestihranné matice DIN 6923 - M6 (M = 34 Nm),
1 zemnící vodič 200 mm,
2 vroubkované pojistné podložky DIN 6798 - 6,11,
2 šestihranné matice DIN 439 B - M6 (M = 25 Nm),
2 krycí víčka.
Materiál
Zemnicí vodič: Měď Materiál montáže: Ocel Krytky: Plast PA, vyztužený skelným vláknem
Barva
Krytky: černá
Množství v balení
10 sets
Surface
Zemnící vedení: pocínováno Montážní materiál: pozinkováno
Parametr
| Číslo dílu | Profilový modul | Velikost drážky | Délka (mm) | Šířka (mm) | Výška (mm) | Hmotnost (g) | F.Max | SW (mm) | D (mm) | F (mm) | Velikost závitu | CAD | Vozík |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 093099S04 | já | 6 | L= 200 | H=14 | 84 |
