ZÁVITOVÁ TYČ SS METRICKÁ PRO PIVOT NOHY

K dispozici

Model
098AM12066E

Popis

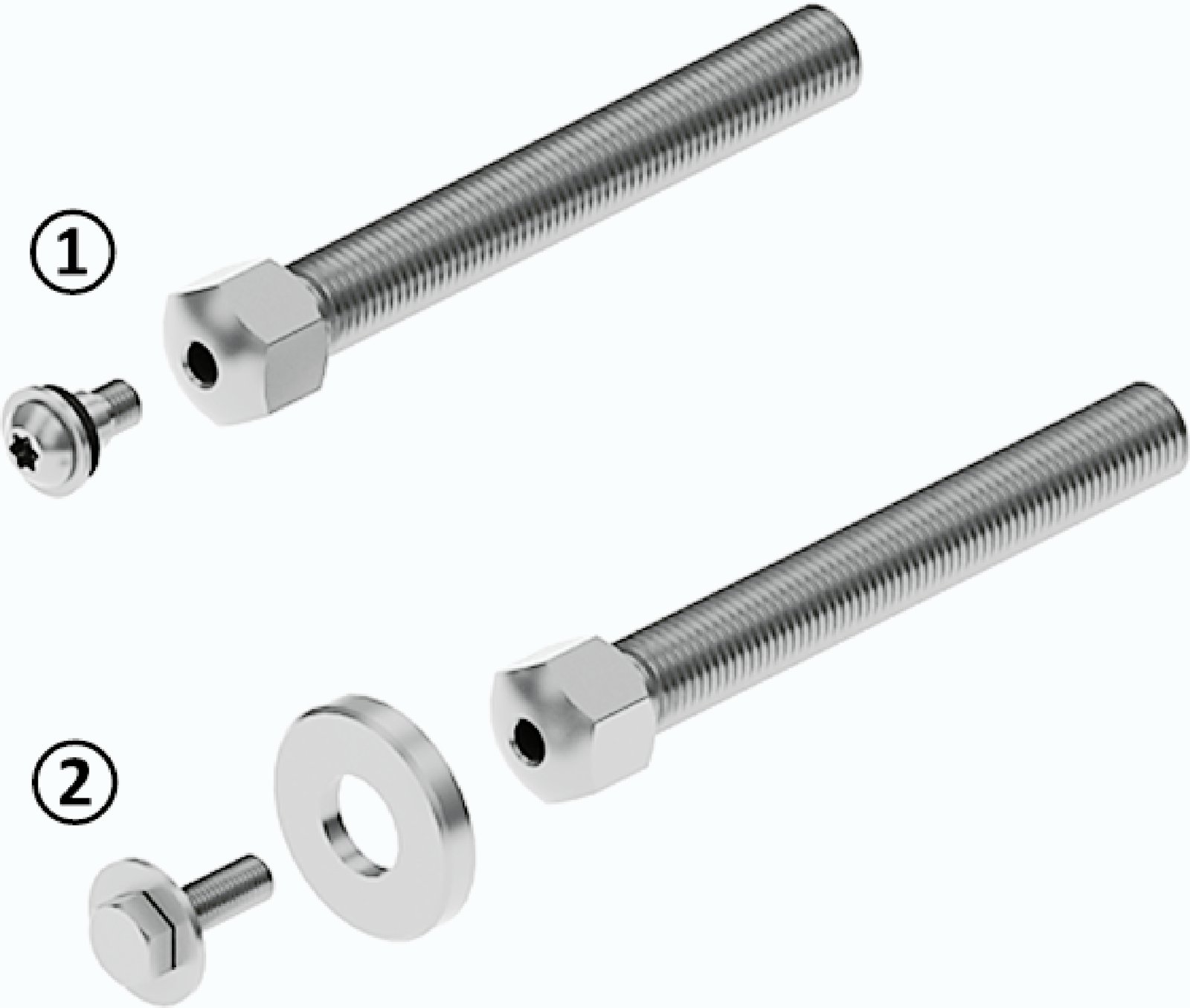

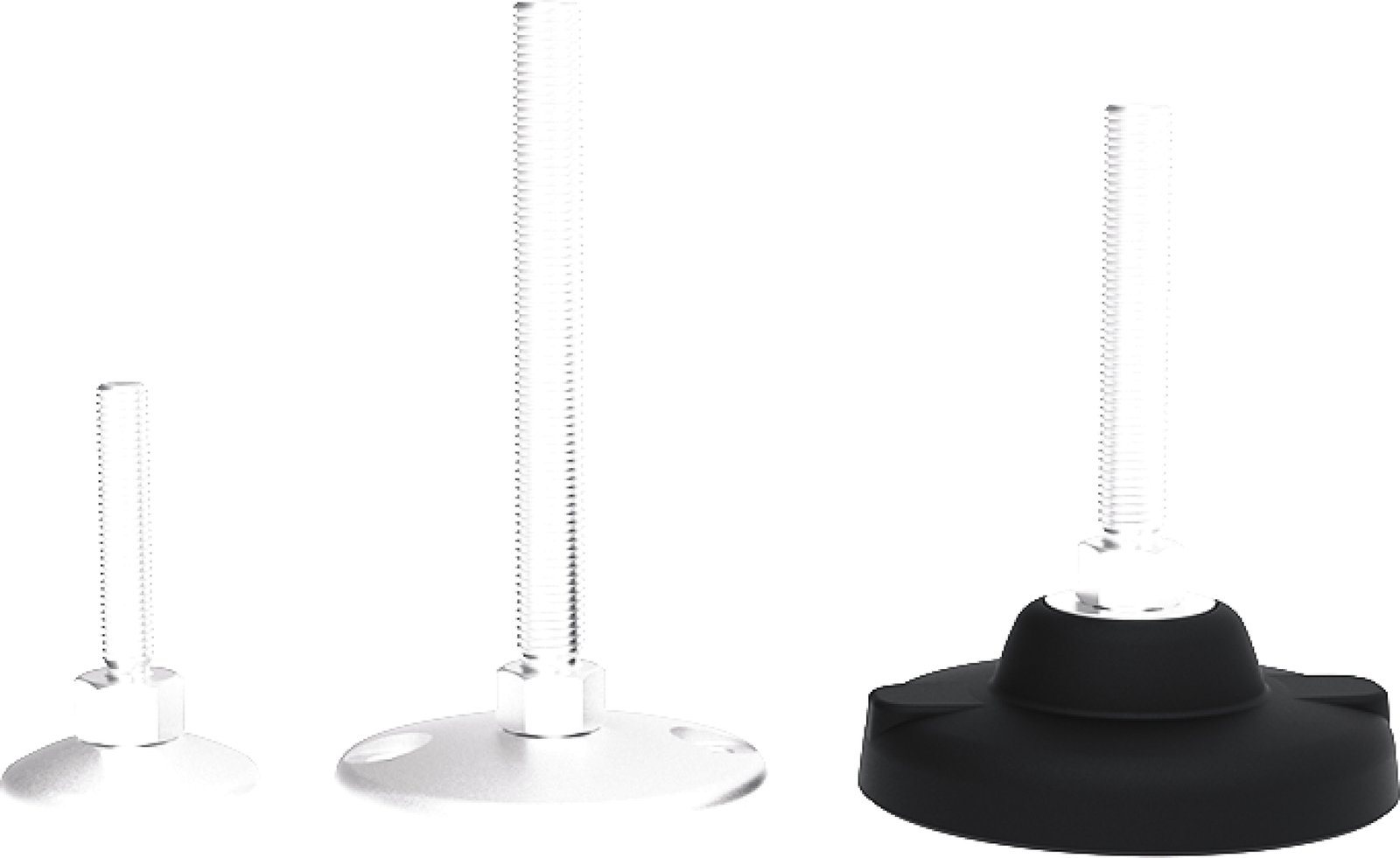

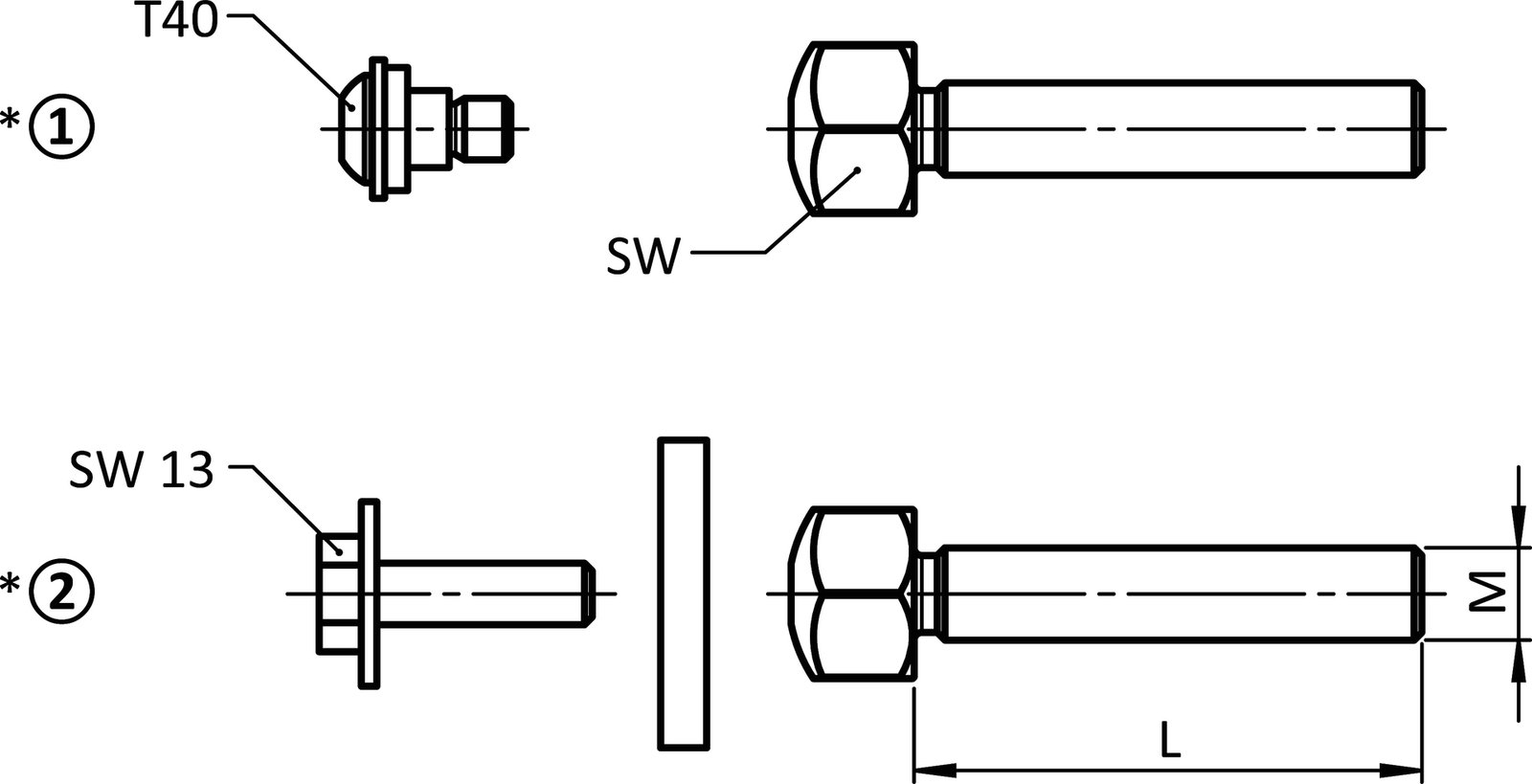

Závitová tyč pro otočné vyrovnávací nožky. ŠROUBOVÝ KLOUB-Rozsah otáčení ±4°. Maximální zatížení [kg] – viz tabulka. TIP-*1. Pro otočné nohy: Včetně montážní sady 098XAES03. *2. Pro těžké otočné nohy: Včetně montážní sady nebo 098XAKE.

Materiál
Nerezová ocel SS303
Množství v balení
10 pieces
Speciální vlastnosti
Jiné délky a velikosti na vyžádání
Surface
Prostý

Parametr

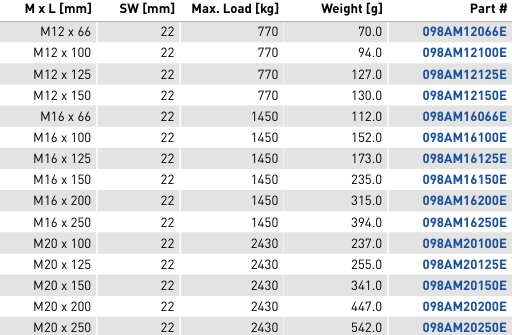

Číslo dílu Profilový modul Velikost drážky Délka (mm) Šířka (mm) Výška (mm) Hmotnost (g) F.Max SW (mm) D (mm) F (mm) Velikost závitu CAD Vozík
098AM12066E 70 22 M12 x 66
098AM12100E 94 22 M12 x 100
098AM12125E 127 22 M12 x 125
098AM12150E 130 22 M12 x 150
098AM16066E 112 22 M16 x 66
098AM16100E 152 22 M16 x 100
098AM16125E 173 22 M16 x 125
098AM16150E 235 22 M16 x 150
098AM16200E 315 22 M16 x 200
098AM16250E 394 22 M16 x 250
098AM 20100E 237 22 M20 x 100
098AM 20125E 255 22 M20 x 125
098AM 20150E 341 22 M20 x 150
098AM 20200E 447 22 M20 x 200
098AM20250E 542 22 M20 x 250
