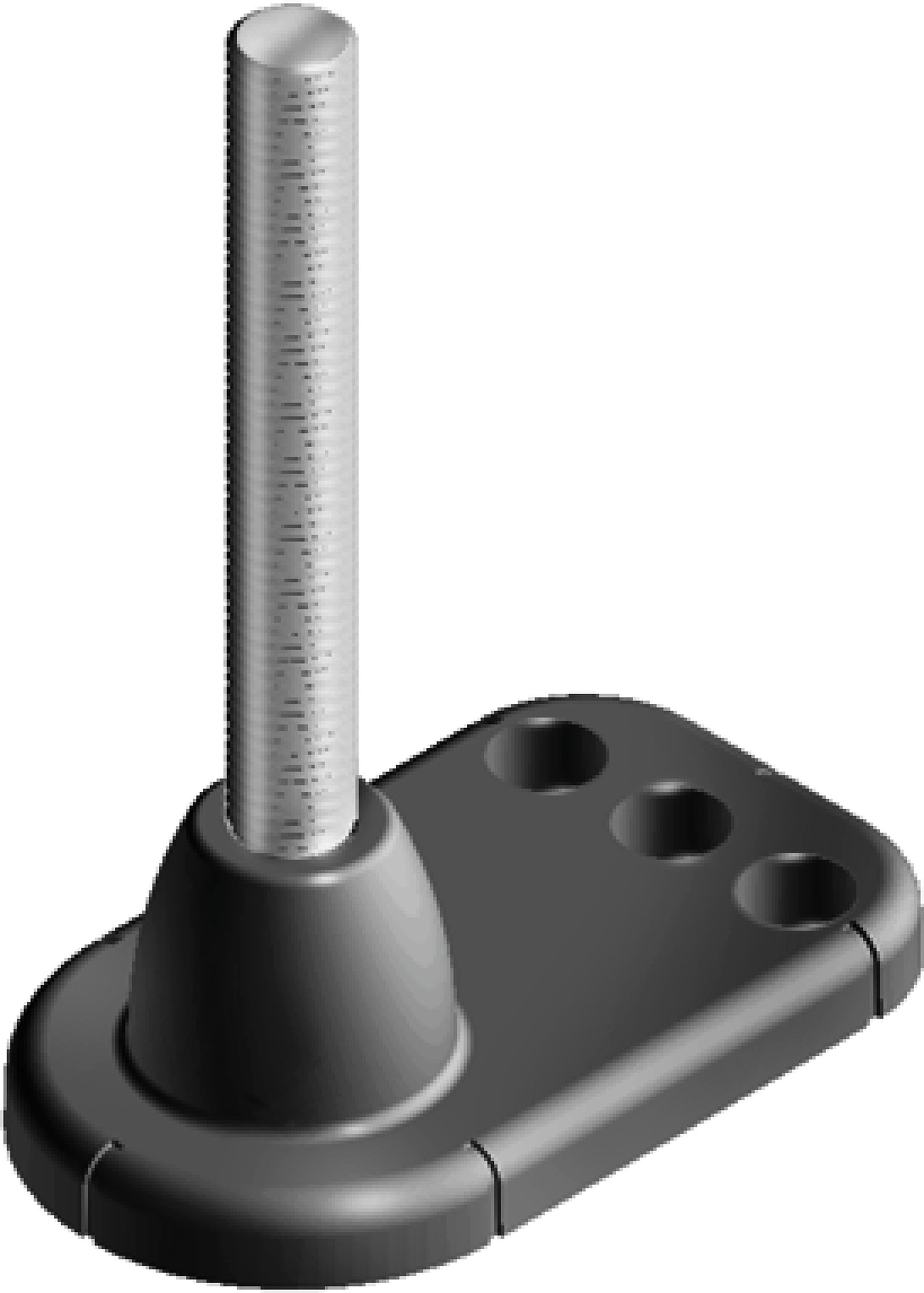

Kachní patka se závitovou tyčí z nerezové oceli
K dispozici
Model
9F16070A16100E
Popis

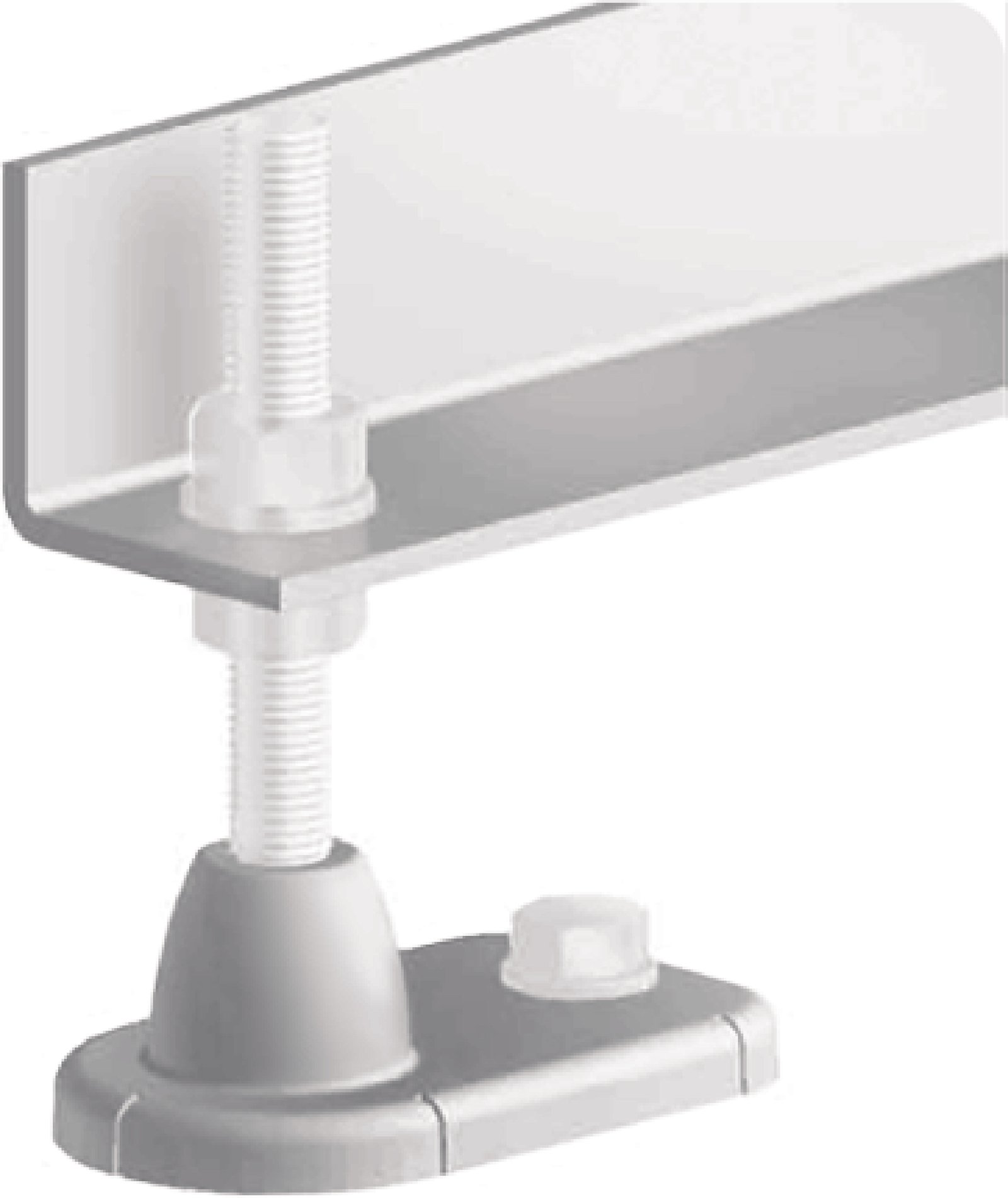

Silná a levná vyrovnávací patka běžně používaná pro dopravníkové systémy; závitová tyč je pevná. MAX. ZATÍŽENÍ [kg]- VIZ TABULKA. Matice kompatibilní s TIP viz 098F16M.
Materiál
Základna: Hliníkový odlitek, Závitová tyč: Nerezová ocel SS304
Množství v balení
10 pieces
Surface
Základna: hladká, Závitová tyč: Pozinkováno

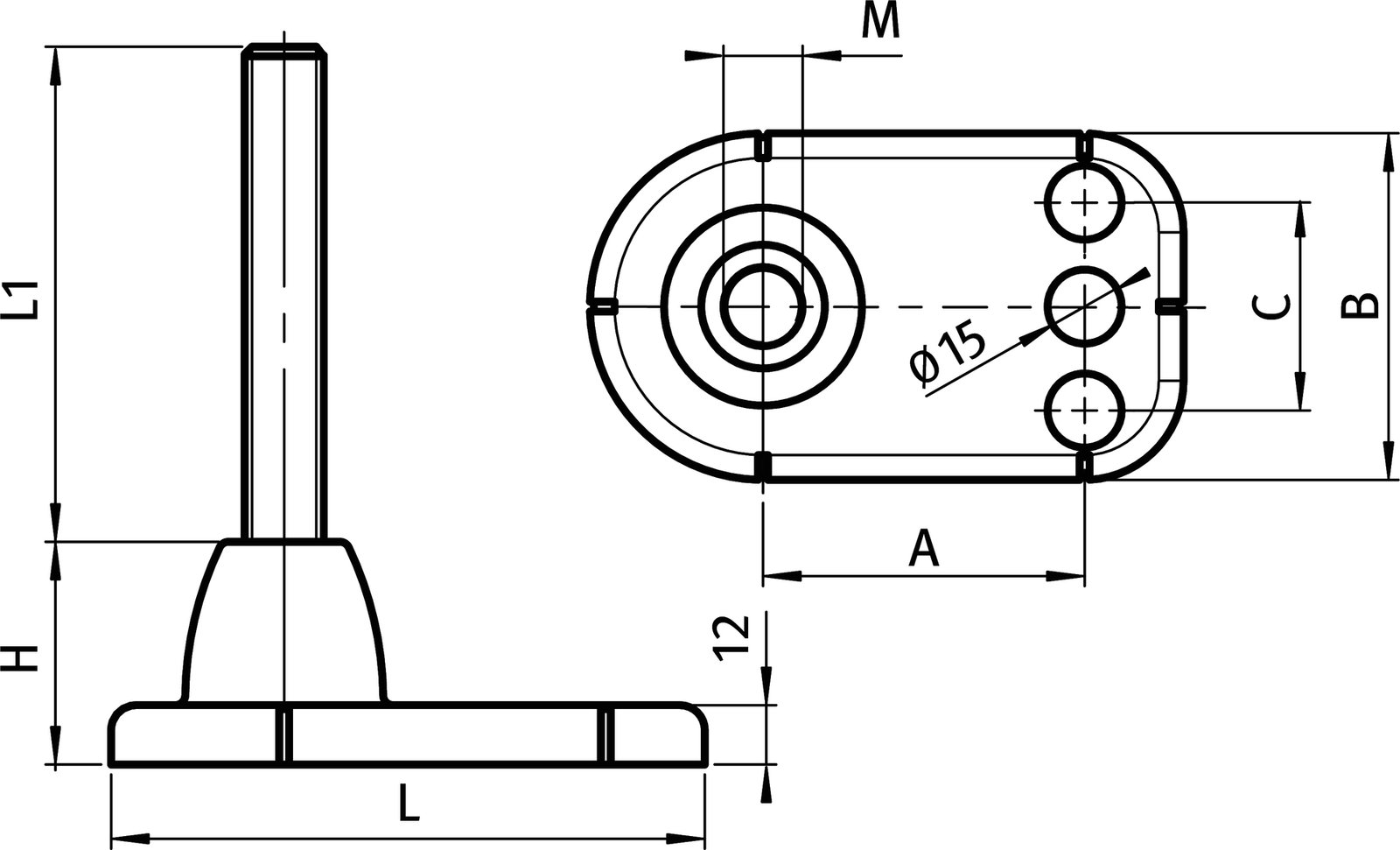

Parametr

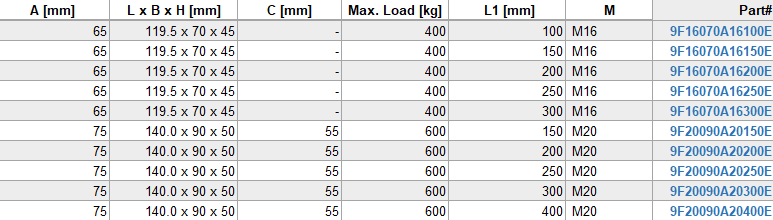

| Číslo dílu | Profilový modul | Velikost drážky | Délka (mm) | Šířka (mm) | Výška (mm) | Hmotnost (g) | F.Max | SW (mm) | D (mm) | F (mm) | Velikost závitu | CAD | Vozík |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9F16070A16100E | 119.5 | 70 | 45 | 452.6 | M16 | ||||||||
| 9F16070A16150E | 119.5 | 70 | 45 | 518.1 | M16 | ||||||||
| 9F16070A16200E | 119.5 | 70 | 45 | 581.1 | M16 | ||||||||
| 9F16070A16250E | 119.5 | 70 | 45 | 648.1 | M16 | ||||||||
| 9F16070A16300E | 119.5 | 70 | 45 | 713.6 | M16 | ||||||||
| 9F20090A20150E | 140 | 90 | 50 | 900 | M20 | ||||||||
| 9F20090A20200E | 140 | 90 | 50 | 1023.4 | M20 | ||||||||
| 9F20090A20250E | 140 | 90 | 50 | 1146.7 | M20 | ||||||||
| 9F20090A20300E | 140 | 90 | 50 | 1270 | M20 | ||||||||
| 9F20090A20400E | 140 | 90 | 50 | 1515.6 | M20 |
