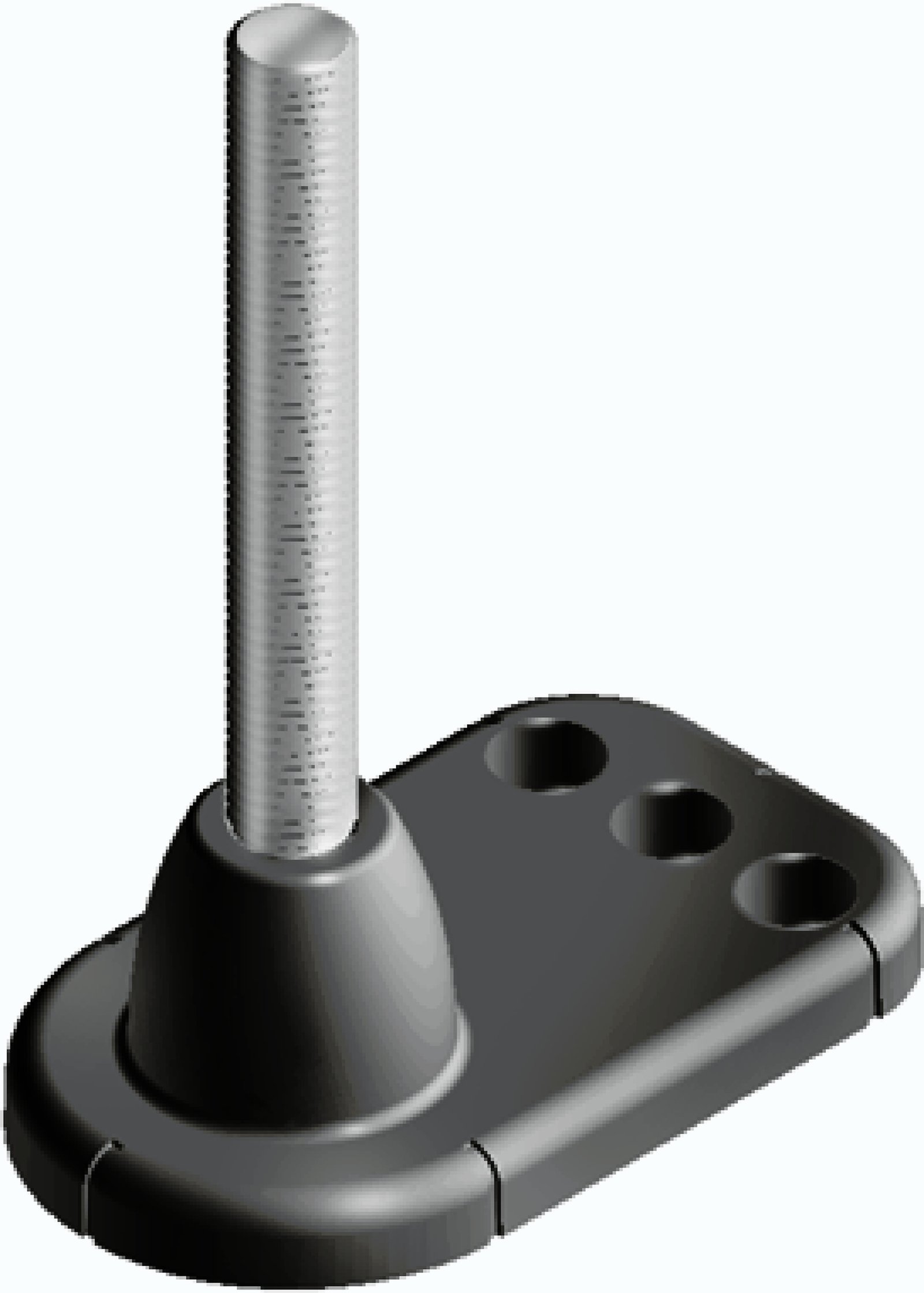

Kachní patka se závitovou tyčí z oceli

K dispozici

Model
9F16070A16100M

Popis

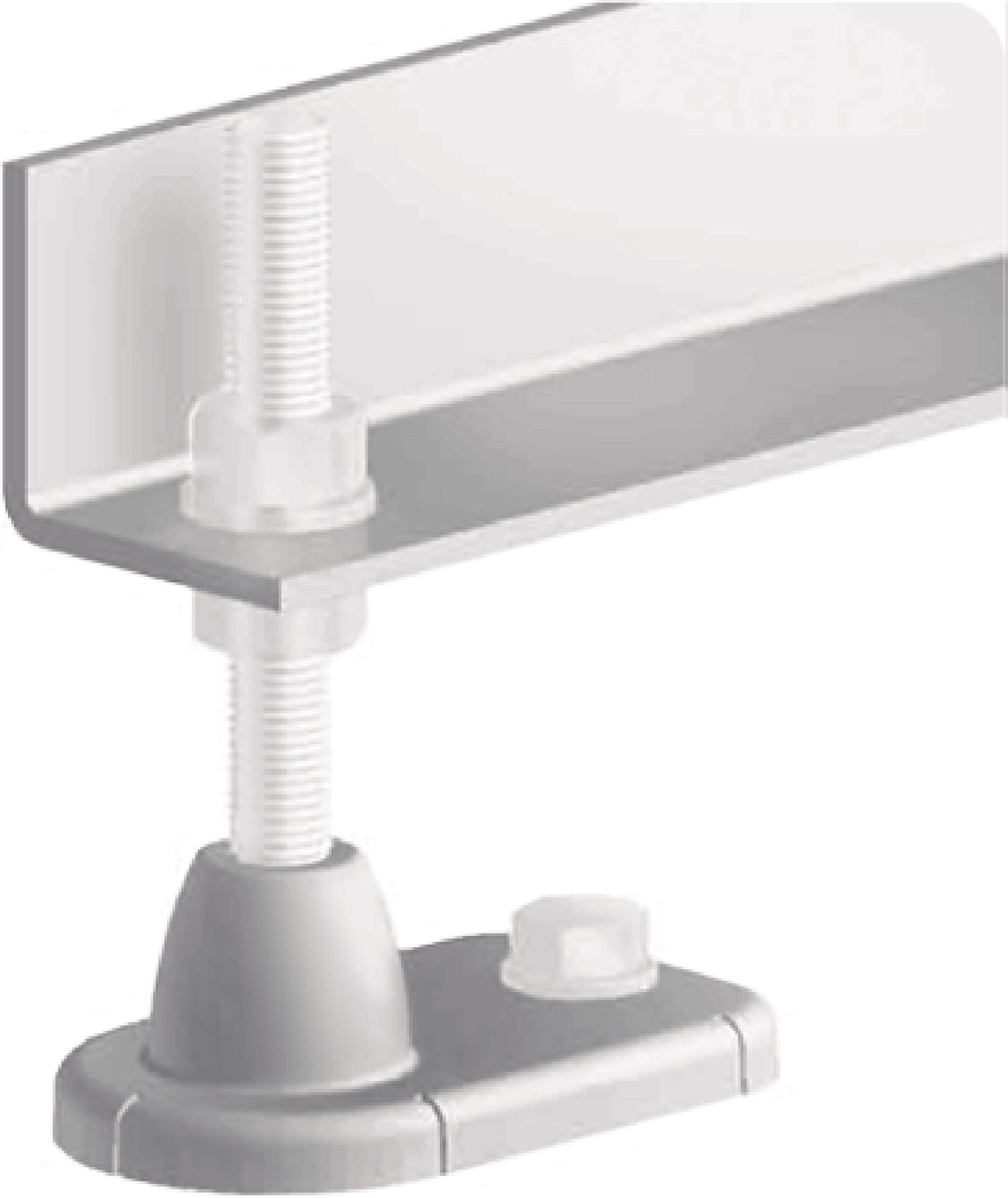

Silná a levná vyrovnávací patka běžně používaná pro dopravníkové systémy; závitová tyč je pevná. MAX. ZATÍŽENÍ [kg]- VIZ TABULKA. Matice kompatibilní s TIP viz 098F16M.

Materiál
Základna: Tlakově litý hliník Závitová tyč: Ocel
Množství v balení
10 pieces
Surface
Základna: Hladká Závitová tyč: Pozinkovaná

Parametr

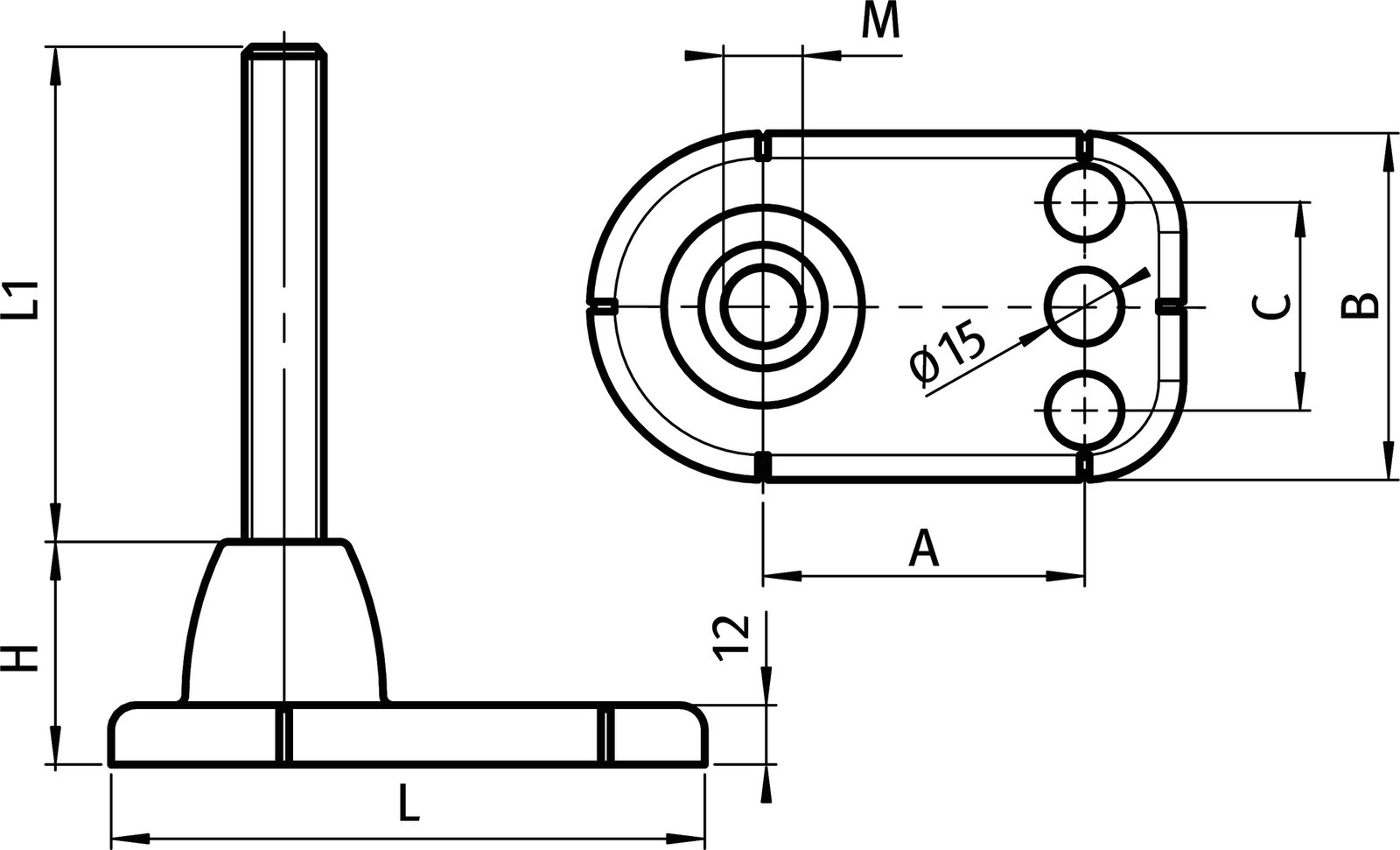

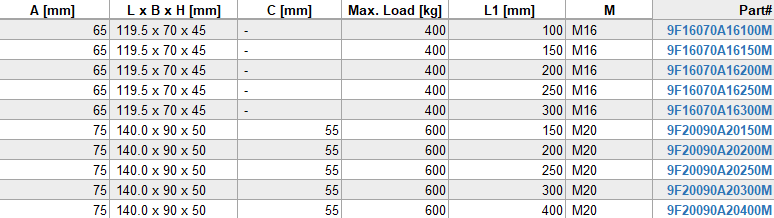

Číslo dílu Profilový modul Velikost drážky Délka (mm) Šířka (mm) Výška (mm) Hmotnost (g) F.Max SW (mm) D (mm) F (mm) Velikost závitu CAD Vozík
9F16070A16100M 119.5 70 45 452.6 M16
9F16070A16150M 119.5 70 45 518.1 M16
9F16070A16200M 119.5 70 45 581.1 M16
9F16070A16250M 119.5 70 45 648 M16
9F16070A16300M 119.5 70 45 713.6 M16
9F20090A20150M 140 90 50 900 M20
9F20090A20200M 140 90 50 1023.4 M20
9F20090A20250M 140 90 50 1146.7 M20
9F20090A20300M 140 90 50 1270 M20
9F20090A20400M 140 90 50 1516.6 M20
