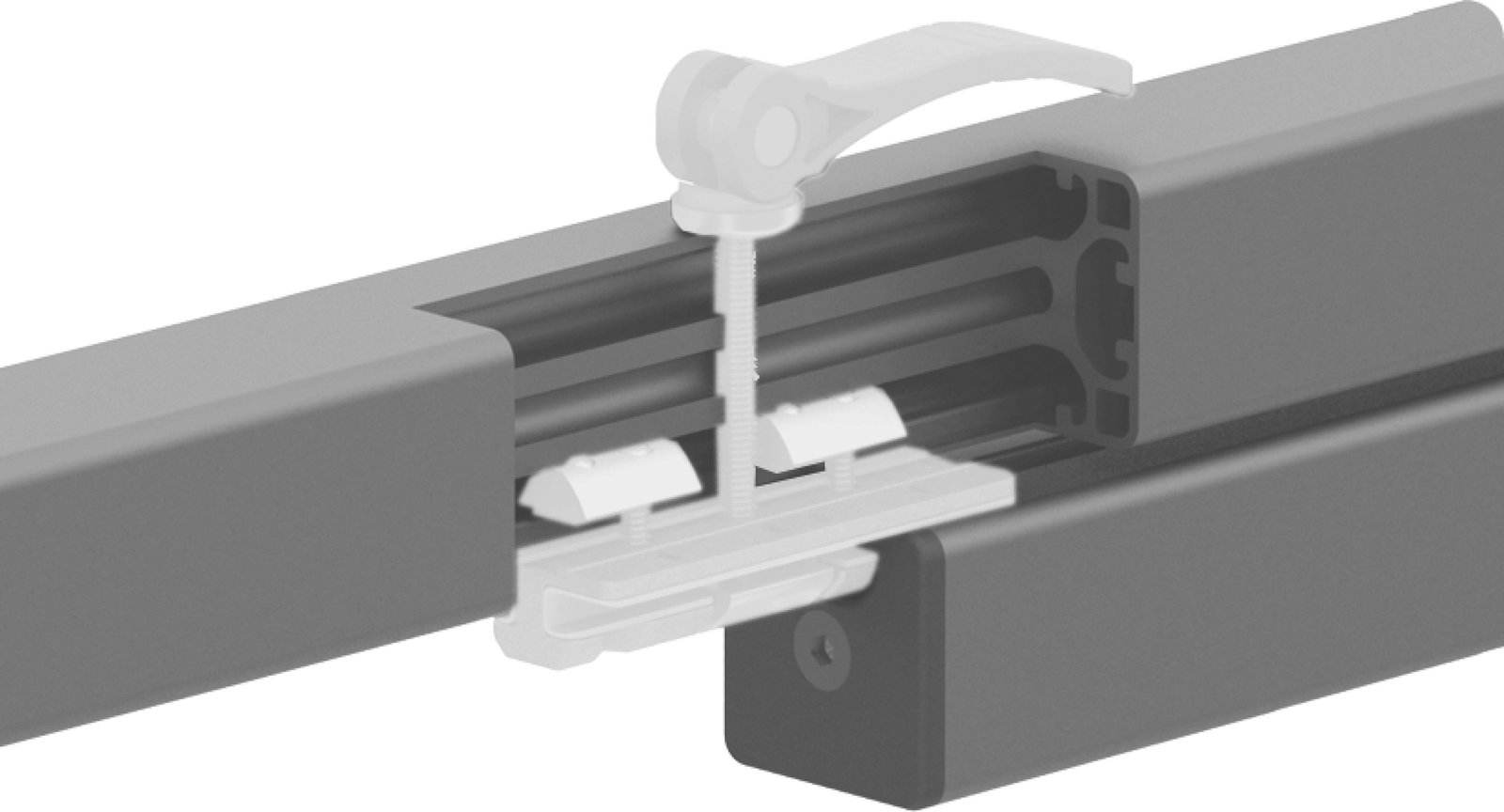

PROFILOVÝ JEZDÍČ ZN 40 X 80 PEVNÉ LOŽISKO S VAČKOU PÁKOU (SET)

Model
093PS0840FS02

Popis

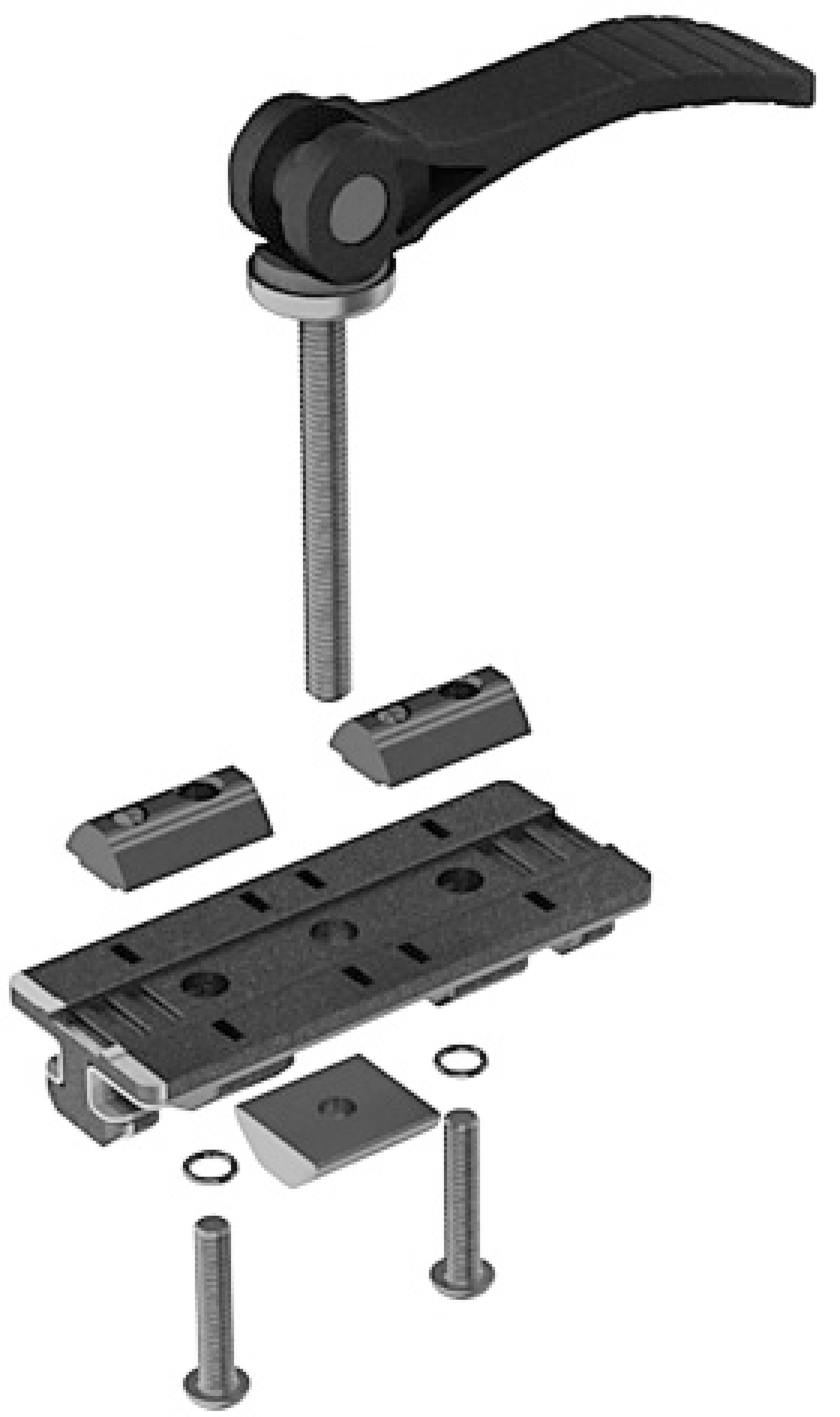

Pro vedení kluzných profilů s drážkou 8, pevným ložiskem*, rozšiřuje doplňková funkce upínání kluzných saní rozsah použití, např. jako rychle nastavitelný koncový doraz. SET-1 posuvný vozík, 2 skluzavky, 1 vačková páka s vnějším závitem M6 x 55**, 1 speciální T-drážková matice - drážka 8 - M6, 2 šrouby s knoflíkovou hlavou ISO 7380 - M6 x 25, 2 O-kroužky DIN 3771 - 5 x 1,5, 2 matice pro T-drážku - drážka 8 - M6. TIP-* Profilové lišty s několika profilovými kluzáky: ZN 40 x 80 je nutné provést jako kombinaci volného ložiska (L) a pevného ložiska (F). Tímto způsobem lze kompenzovat tvarové tolerance a zajistit snadnou pohyblivost, Kompatibilní jezdec profilu ZN 40 x 80 Volné ložisko viz 093PS0840L, Volné ložisko s vačkovou pákou viz 093PS0840LS02. TIP -** Použití páky vačky M6: Profil 40 mm + profil 40 mm, délka závitu: 55 mm Uřízněte na délku vačkové páky M6.

Materiál
Posuvný vozík: Zinkový tlakový odlitek Kluzný kluzák: Plast POM Fixace: Ocel Rukojeť páky: Plast, vyztužená skelným vláknem Mechanika páky: Ocelový O-kroužek: EPDM
Barva
Kluzák: Rukojeť páky Natural Cam: Černý O-kroužek: Černý
Množství v balení
10 sets
Surface
Posuvný vozík: Pozinkováno Kluzné patky: Pozinkované Mechanika vačkové páky: Pozinkováno

Parametr

Číslo dílu Profilový modul Velikost drážky Délka (mm) Šířka (mm) Výška (mm) Hmotnost (g) F.Max SW (mm) D (mm) F (mm) Velikost závitu CAD Vozík
093PS0840FS02 155
