POSUVNÍK PROFILU ZN 40 X 80 S VAČKOU PÁKOU (SET)

Model
093PS0840S02

Popis

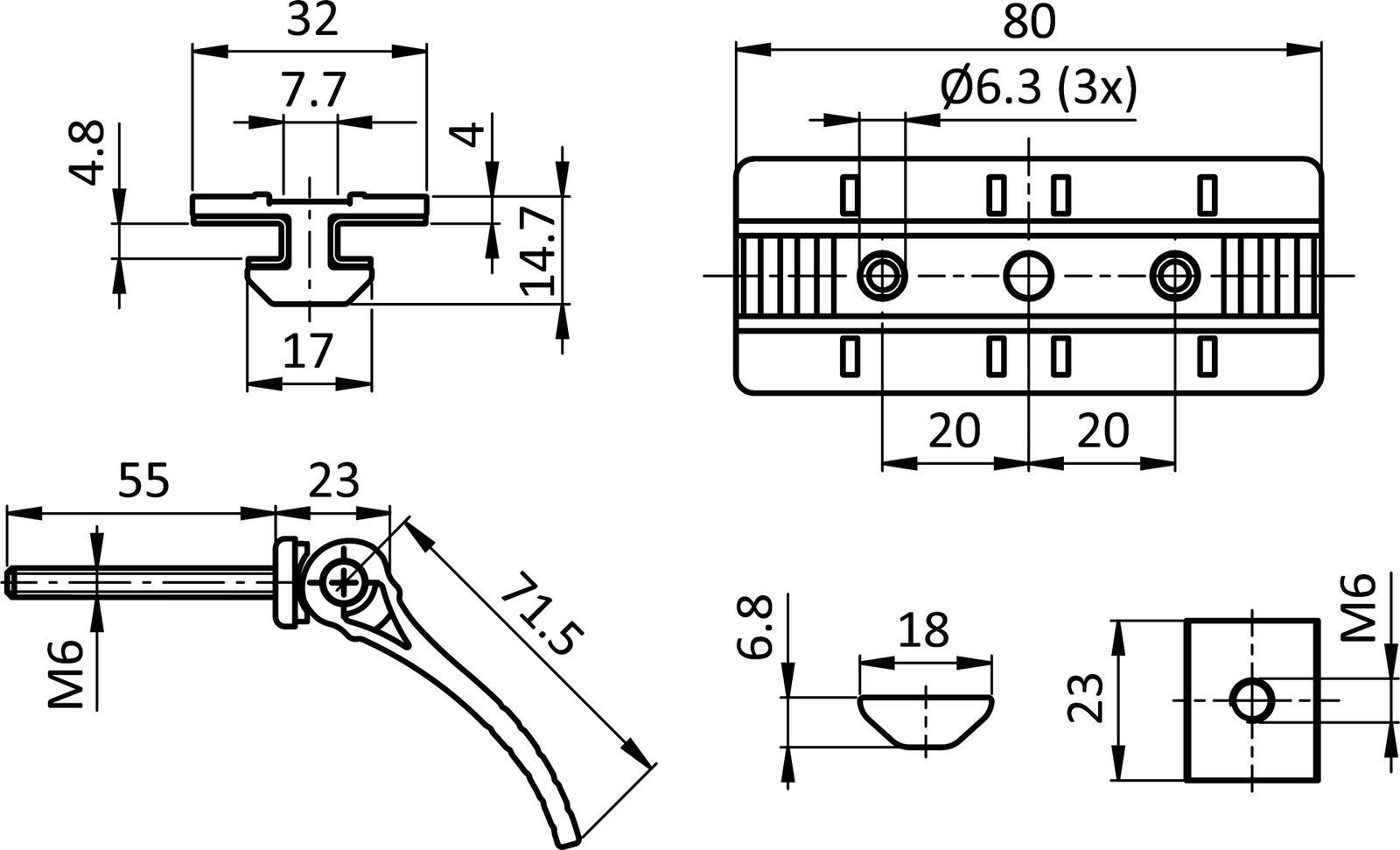

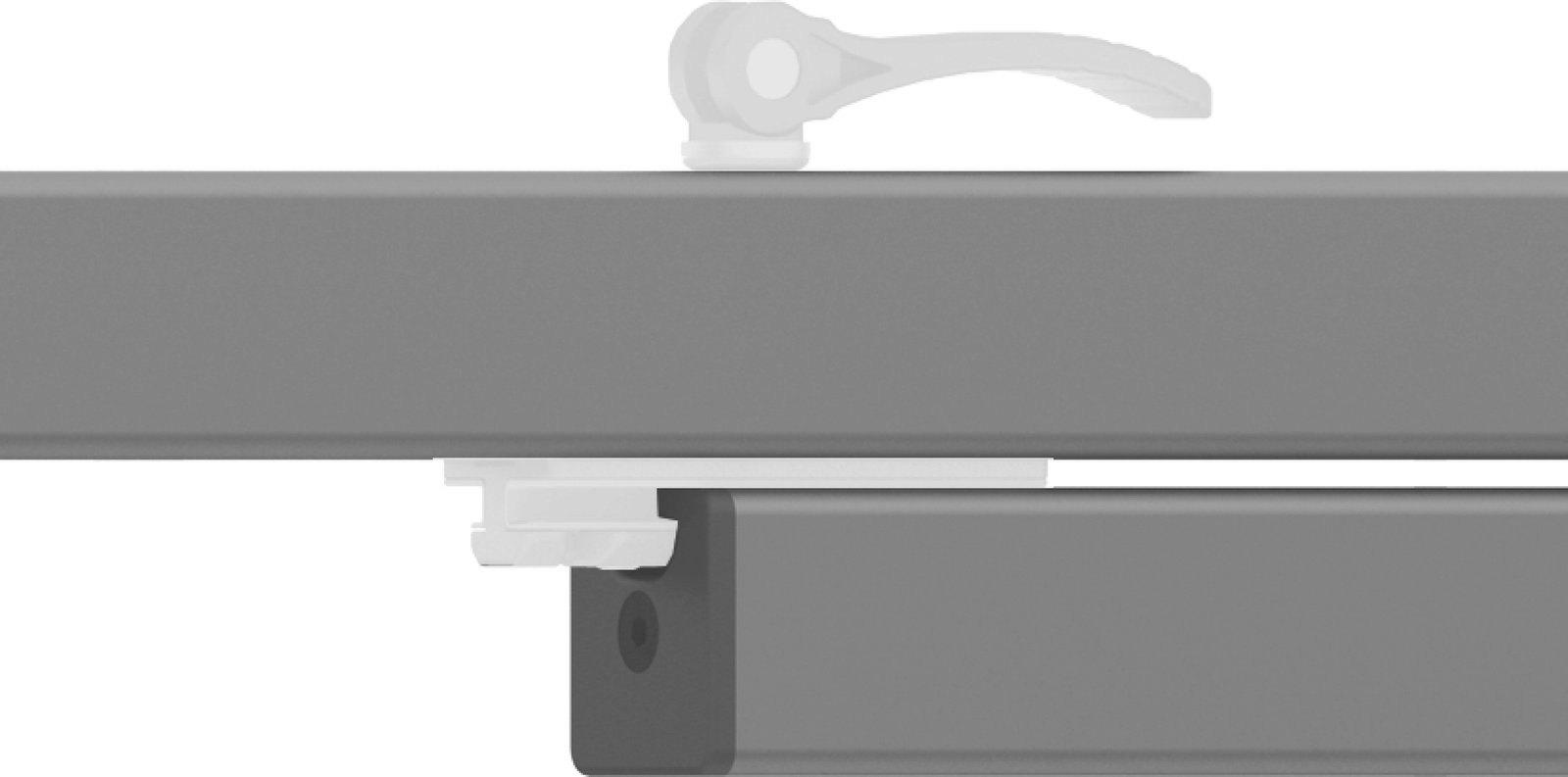

Pro vedení kluzných profilů se štěrbinou 8 prodlužuje přídavné upínací zařízení pro saně rozsah použití, např. jako rychle nastavitelný koncový doraz; včetně šestihranných matic M6 pro uchycení přídavných komponent. SET-1 posuvný vozík, 2 skluzavky, 1 vačková páka s vnějším závitem M6 x 55*, 1 speciální T-drážková matice - drážka 8 - M6, 2 šestihranné matice DIN 439 B - M6. TIP -* Použití vačkové páky M6: 40 mm profil + 40 mm profil, délka závitu: 55 mm, Zkrátit na délku vačkové páky M6, např.: 40 mm profil + 20 mm profil, zkrátit délku závitu na: 35 mm Profil 40 mm + panel 10 mm, délka řezu závitu: 25 mm.

Materiál
Posuvný vozík: Zinkový tlakový odlitek Kluzák: Plast POM Fixace: Ocel Rukojeť vačkové páky: Plast, vyztužený skelným vláknem Mechanika vačkové páky: Ocel
Barva
Skluzavka: Rukojeť páky Natural Cam: Černá
Množství v balení
10 sets
Surface
Posuvný vozík: Pozinkováno Kluzné patky: Pozinkované Mechanika vačkové páky: Pozinkováno

Parametr

Číslo dílu Profilový modul Velikost drážky Délka (mm) Šířka (mm) Výška (mm) Hmotnost (g) F.Max SW (mm) D (mm) F (mm) Velikost závitu CAD Vozík
093PS0840S02 127
