POSUVNÍK PROFILU ZN 40 X 80 PEVNÉ LOŽISKO S ZAJIŠŤOVACÍ PÁKOU (SADA)
Model
093PS0840FS01
Popis

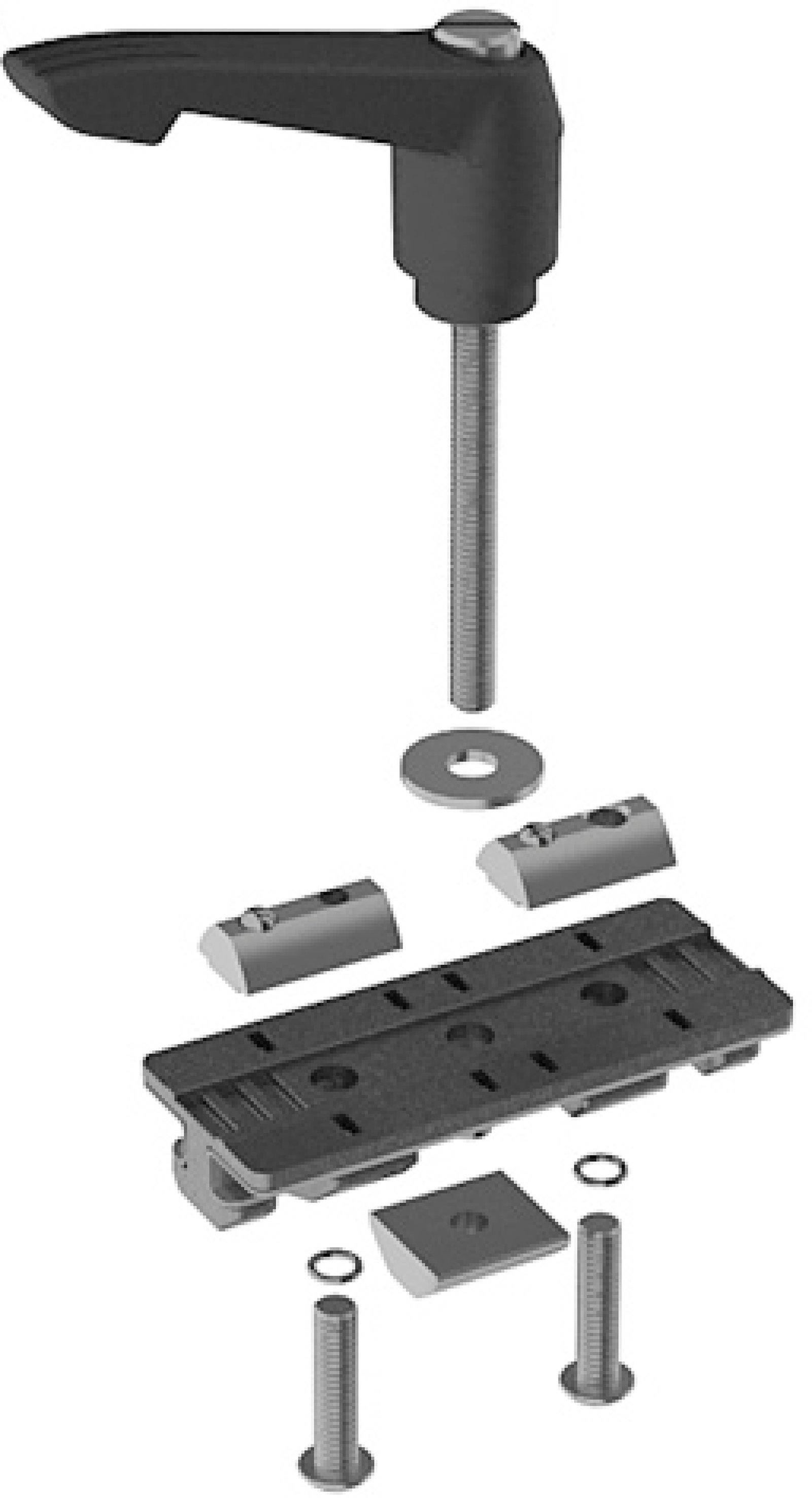

K vedení kluzně profilů s drážkou 8, pevné ložisko*; přídavná upínací funkce pro posuvný vozík rozšiřuje rozsah použití; přídržná síla při maximálním utahovacím momentu (15 Nm) 600 N. Verze- Pevné ložisko s upínací pákou. SET-1 posuvný vozík,
2 skluzavky,
1 upínací páka s vnějším závitem M6 x 55**,
1 speciální T-drážková matice - drážka 8 - M6,
1 podložka DIN 9021 6,4 mm,
2 šrouby s knoflíkovou hlavou ISO 7380 - M6 x 25,
2 O-kroužky DIN 3771 - 5 x 1,5,

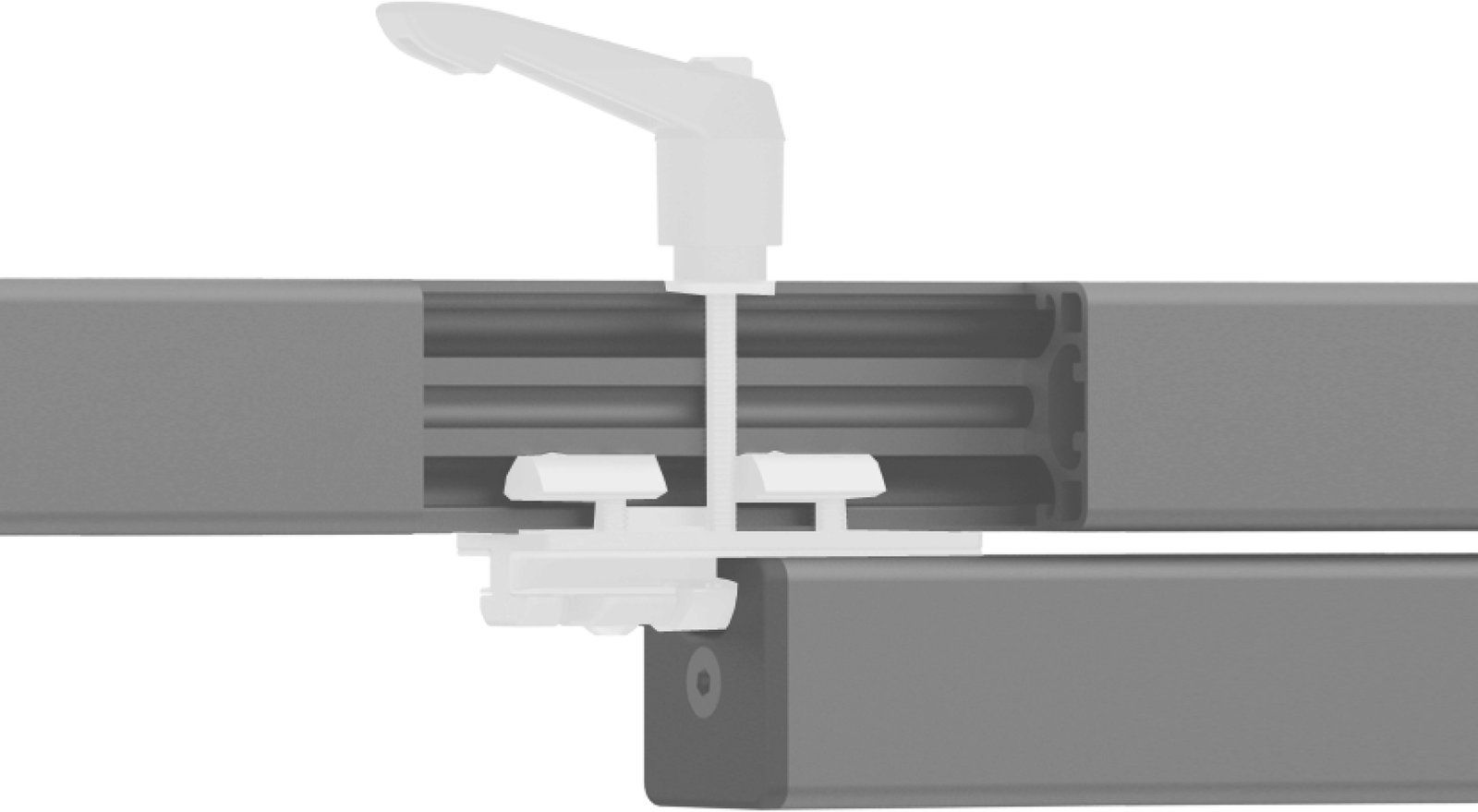

2 matice pro T-drážku - drážka 8 - M6. TIP-* Profilové lišty s několika profilovými lištami ZN 40 x 80 je nutné provést jako kombinaci volného ložiska (L) a pevného ložiska (F). Tímto způsobem lze kompenzovat tvarové tolerance a zajistit snadnou pohyblivost. Kompatibilní profilový posuvník ZN 40 x 80 Volné ložisko viz 093PS0840L Volné ložisko s upínací pákou viz 093PS0840LS01. TIP-** Použití upínací páky M6: 40 mm profil + 40 mm profil, délka závitu: 55 mm, Ustřihněte na délku upínací páky M6.
Materiál
Kluzný vozík: Zinkový tlakový odlitek Kluzák: Plast POM Fixace: Ocel Rukojeť upínací páky: Plast, vyztužený skelným vláknem Mechanika upínací páky: Ocelový O-kroužek: EPDM
Barva
Kluzák: Natural Clamp rukojeť páky: Černý O-kroužek: Černý
Množství v balení
10 sets
Surface
Posuvný vozík: Pozinkováno Kluzné patky: Pozinkované Mechanika upínací páky: Oxid
