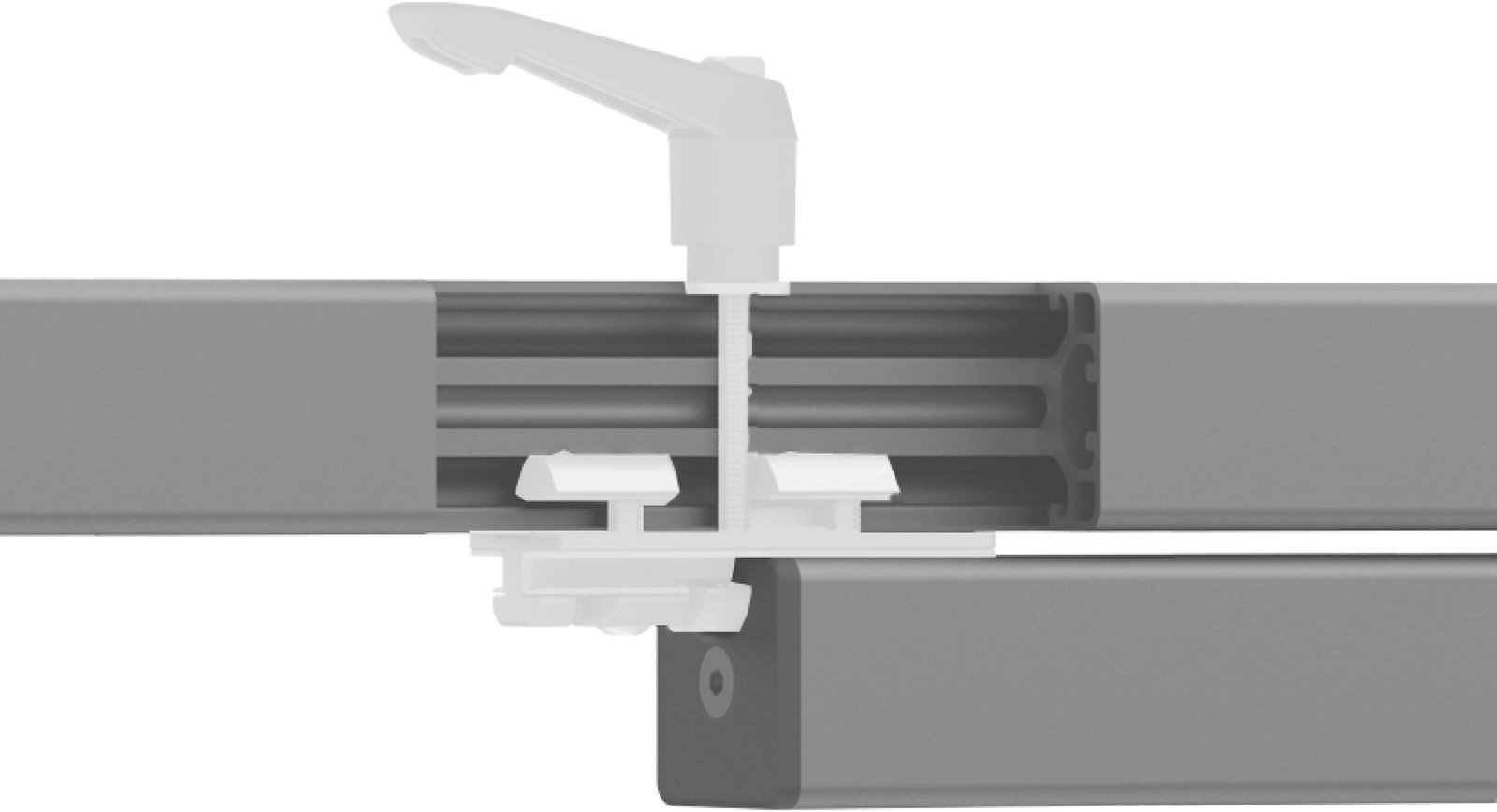

POSUVNÍK PROFILU ZN 40 X 80 VOLNÉ LOŽISKO S BLOKOVACÍ PÁKOU (SET)
Model
093PS0840LS01
Popis

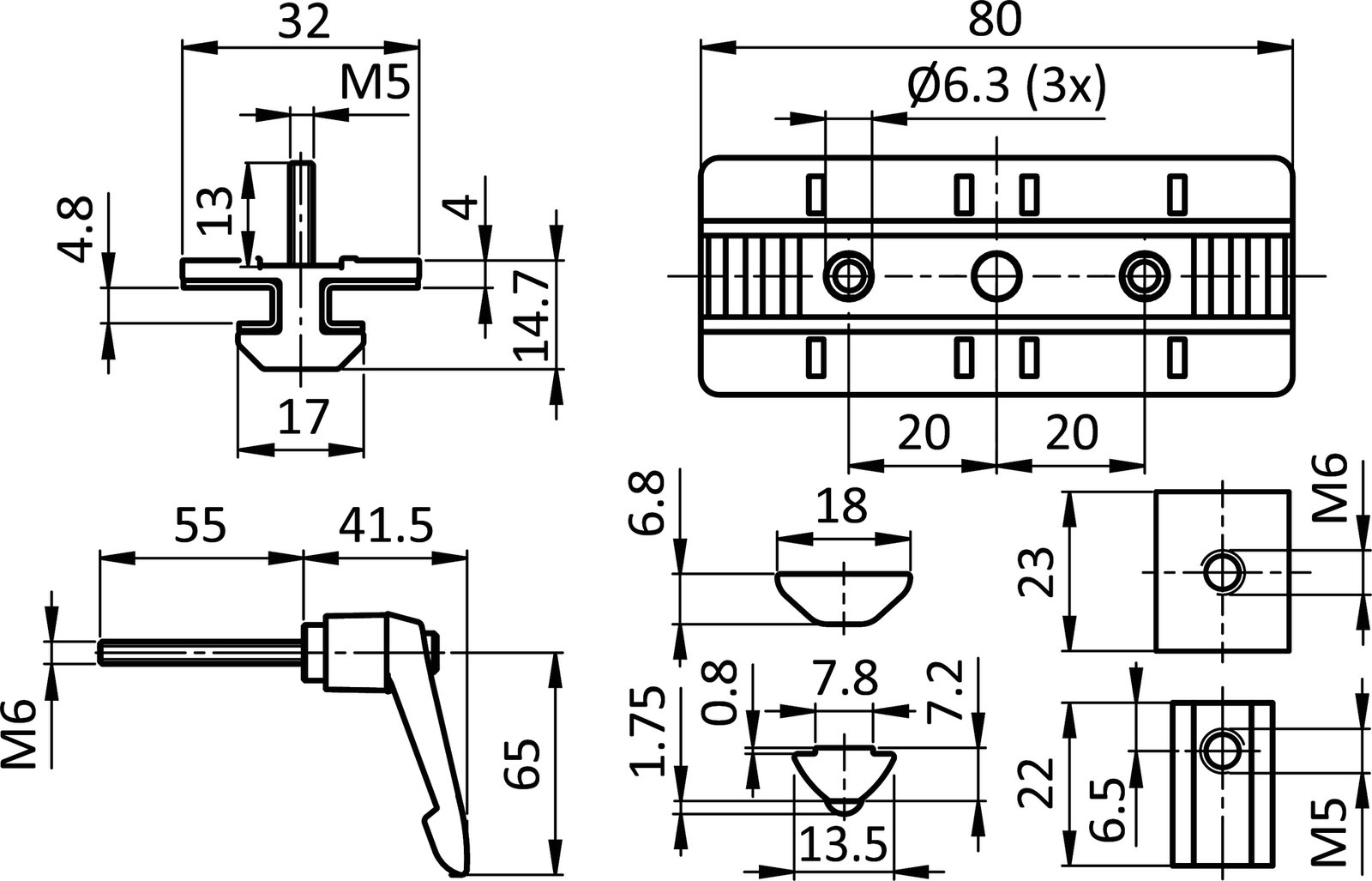

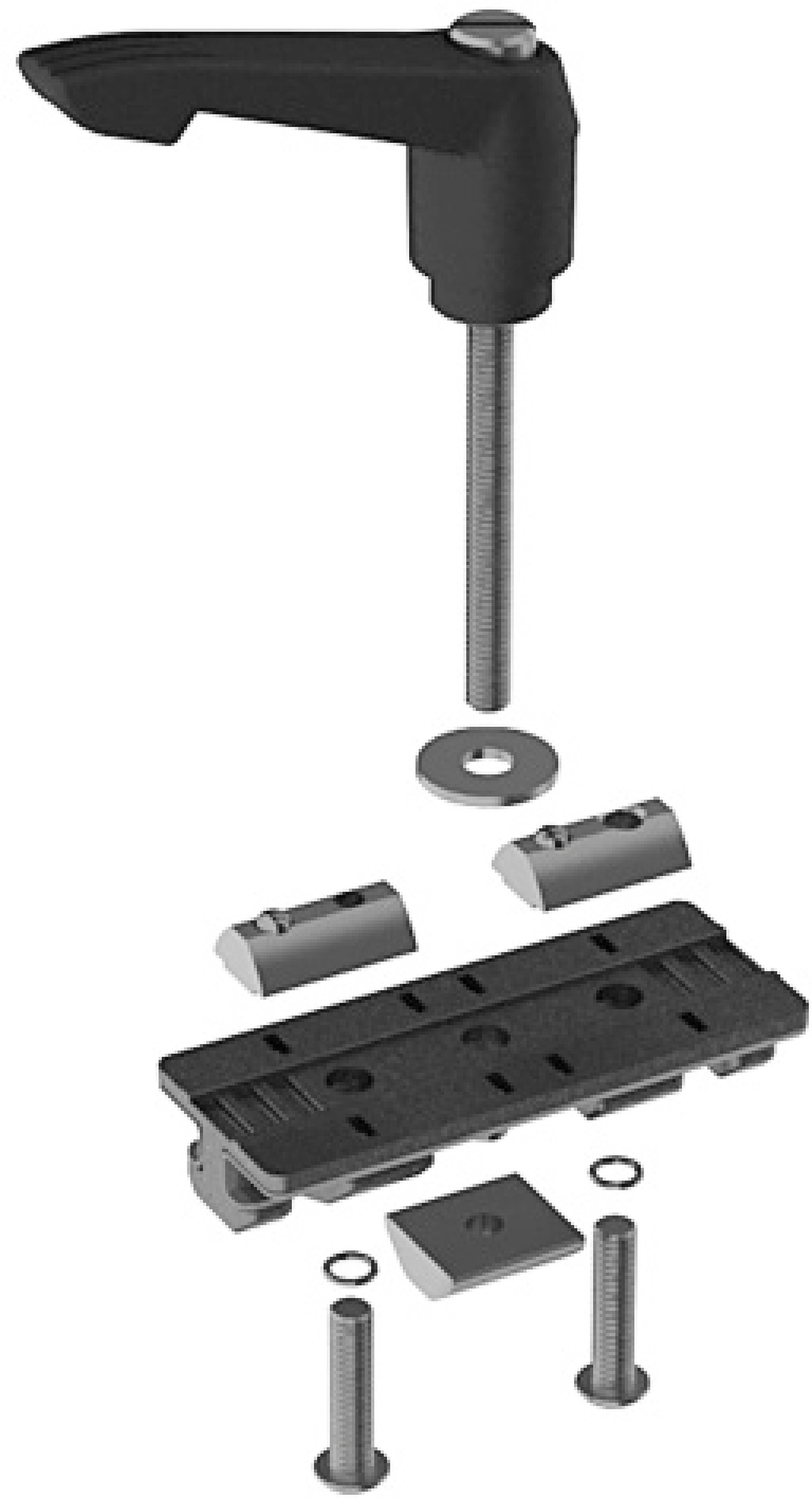

Provedení - Volné ložisko s upínací pákou. POPIS-Pro vedení kluzných profilů s drážkou 8, volné ložisko*, doplňková upínací funkce pro kluzné saně rozšiřuje rozsah použití; přídržná síla při maximálním utahovacím momentu (15 Nm) 600 N. SET-1 kluzný vozík, 2 kluzné patky, 1 upínací páka s vnějším závitem M6 x 55**, 1 speciální T-drážková matice - drážka 8 - M6, 1 podložka DIN 9021 6,4 mm, 2 šrouby s knoflíkovou hlavou ISO 7380 - M5 x 25, 2 O-kroužky DIN 3771 - 5 x 1,5, 2 T-drážkové matice - drážka 8 - M5. TIP-* Profilové lišty s několika profilovými lištami ZN 40 x 80 je nutné provést jako kombinaci volného ložiska (L) a pevného ložiska (F). Tímto způsobem lze kompenzovat tvarové tolerance a zajistit snadnou pohyblivost. Kompatibilní profilový posuvník ZN 40 x 80 Volné ložisko viz 093PS0840L Pevné ložisko s upínací pákou viz 093PS0840FS01. TIP- ** Použití upínací páky M6: 40 mm profil + 40 mm profil, délka závitu: 55 mm Zkrátit na délku upínací páčky M6
Materiál
Kluzný vozík: Zinkový tlakový odlitek Kluzák: Plast POM Fixace: Ocel Rukojeť upínací páky: Plast, vyztužený skelným vláknem Mechanika upínací páky: Ocelový O-kroužek: EPDM
Barva
Kluzák: Natural Clamp rukojeť páky: Černý O-kroužek: Černý
Množství v balení
10 sets
Surface
Posuvný vozík: Pozinkováno Kluzné patky: Pozinkované Mechanika upínací páky: Oxid
