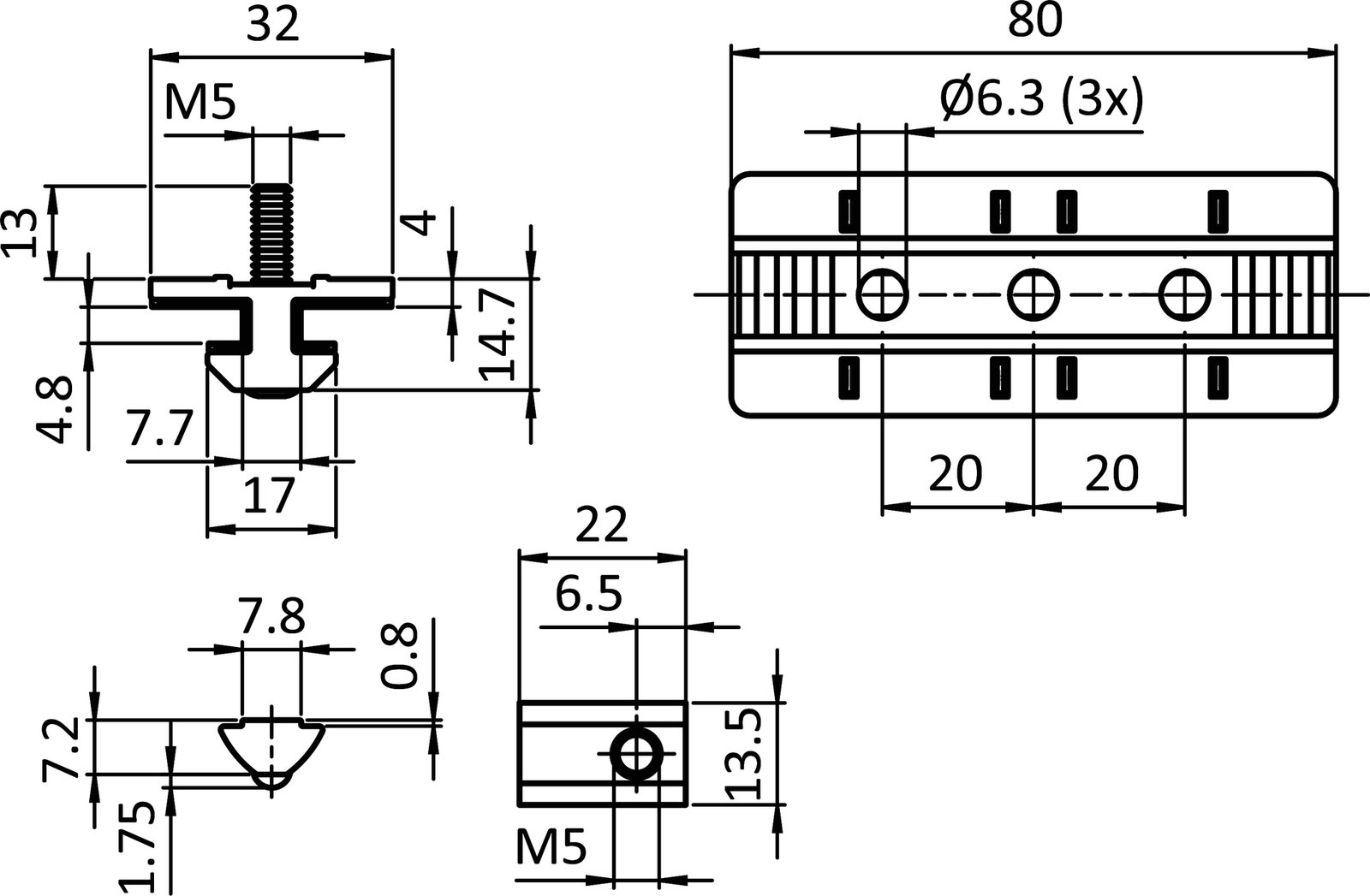

PROFIL JEZDCE ZN 40 X 80 VOLNÉ LOŽISKO (SET)

Model
093PS0840L

Popis
MODEL-Slot 8. POPIS-K vedení posuvných profilů s drážkou 8, volné ložisko*. SET-1 posuvný vozík, 2 skluzavky, 2 šrouby s knoflíkovou hlavou ISO 7380 - M5 x 25, 2 O-kroužky DIN 3771 - 5 x 1,5, 2 T-drážkové matice - drážka 8 - M5. TIP-* Profilové lišty s několika profilovými lištami ZN 40 x 80 je nutné provést jako kombinaci volného ložiska (L) a pevného ložiska (F). Tímto způsobem lze kompenzovat tvarové tolerance a zajistit snadnou pohyblivost.; Kompatibilní profilový jezdec ZN 40 x 80 Pevné ložisko viz 093PS0840F.

Materiál
Kluzný vozík: Zinkový tlakový odlitek Kluzný nástavec: Plast POM Fixace: Ocelový O-kroužek: EPDM
Barva
Kluzák: Přírodní O-kroužek: Černý
Množství v balení
10 sets
Surface
Posuvný vozík: Pozinkováno Upevnění: Pozinkováno

Parametr

Číslo dílu Profilový modul Velikost drážky Délka (mm) Šířka (mm) Výška (mm) Hmotnost (g) F.Max SW (mm) D (mm) F (mm) Velikost závitu CAD Vozík
093PS0840L 101
