TŘECÍ KLOUB M90H PRO SYSTÉMOVÉ RAMENO (SET)
K dispozici
Model
061FGZ90HN08
Popis

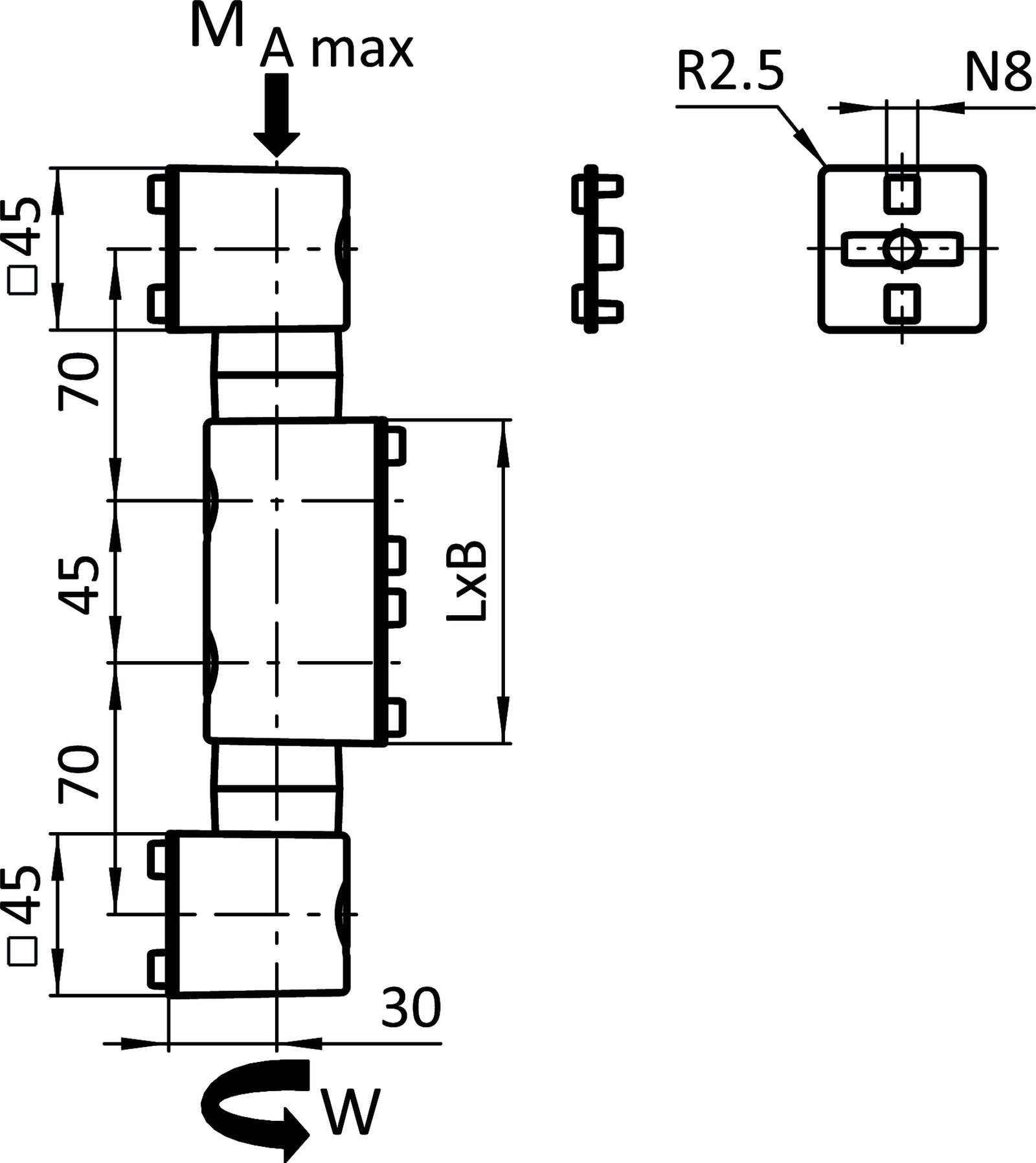

MODEL-45 mm modulární rozměr.

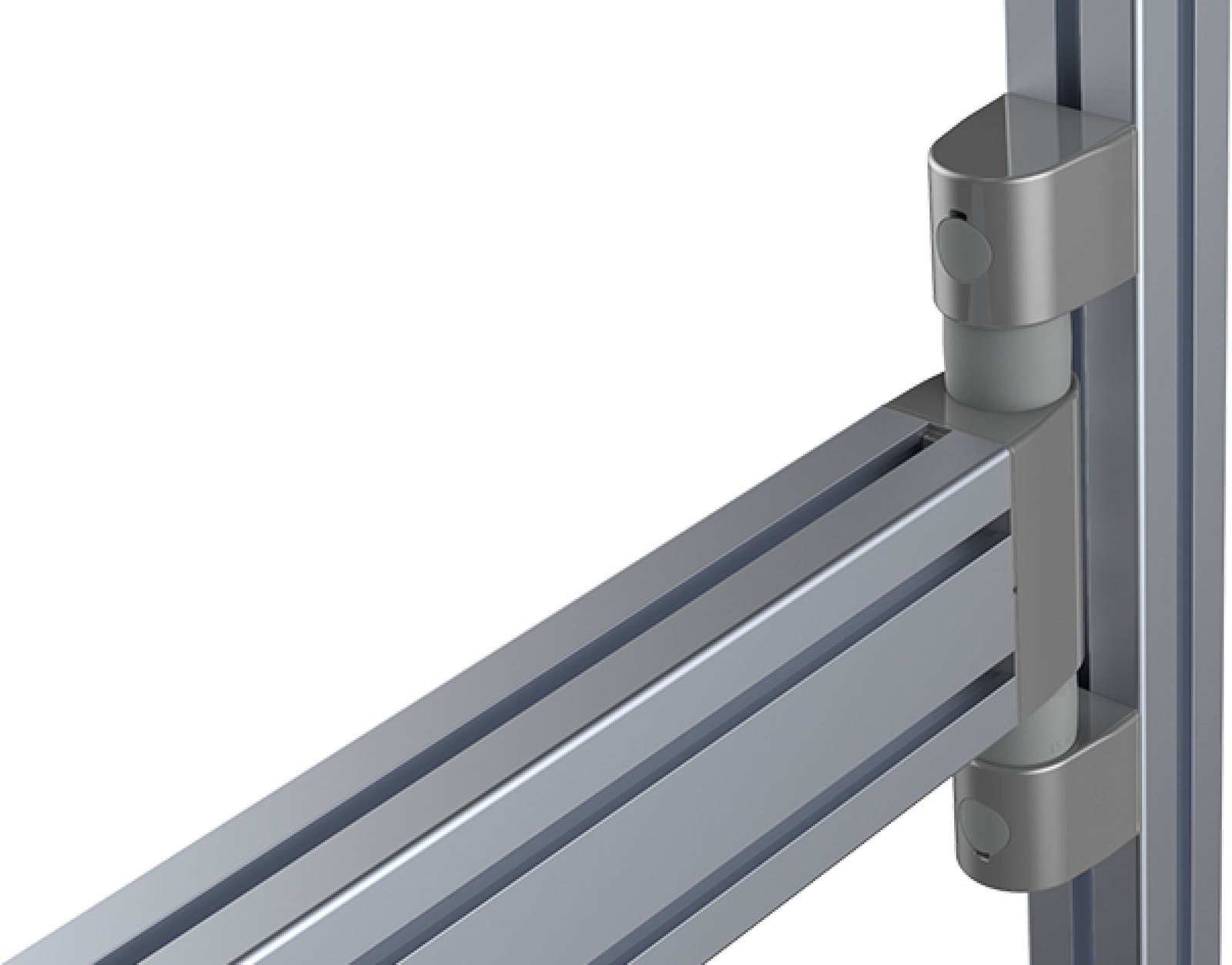

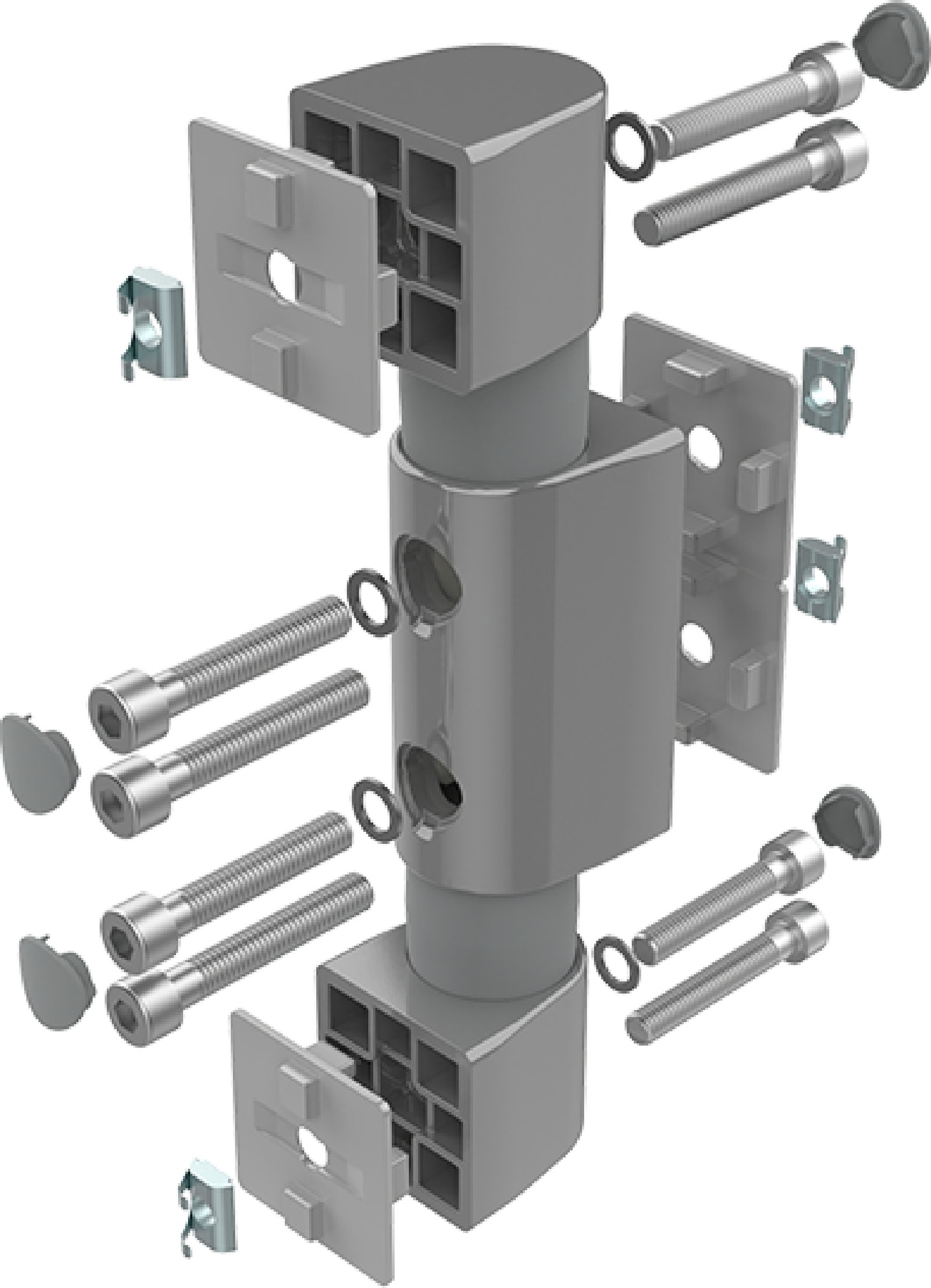

POPIS-Spojovací spoj s třením pro vytvoření systémových ramen pomocí profilových kusů; otočný o 360°; Třecí spoj může být připevněn bočně, příčně nebo na líci profilu; při uchycení na přední čelo musí mít jádrový otvor příslušného profilu závit M8 (min. 15 mm hluboký). SET-1 třecí kloub
4 krytky
4 šrouby DIN EN ISO 4762 (DIN 912) - M8 x 45 (pro T-drážkovou matici)
4 šrouby DIN EN ISO 4762 (DIN 912) - M8 x 50 (pro jádrový otvor)
4 podložky 8-FSt
4 středící destičky
4 matice pro T-drážku - drážka 8 - M8.
Materiál
Pouzdro: Hliníkový tlakově litý Krycí kroužek: Plastové vložky: Ocel Třecí hřídel: Ocel Krytky: Plast Šrouby: Ocel Podložky: Ocel Středící desky: Hliníkové tlakově lité T-drážkové matice: Ocel
Barva
Pouzdro: Barva Al Krycí kroužek: Šedá ≈ RAL 7042 Krytky: Šedá ≈ RAL 7042 Středící desky: Barva Al
Množství v balení
1 Set
Surface
Pouzdro: Lakované Středící desky: Lakované Šrouby: Pozinkované Podložka: Pozinkované T-drážkové matice: Pozinkované
Parametr

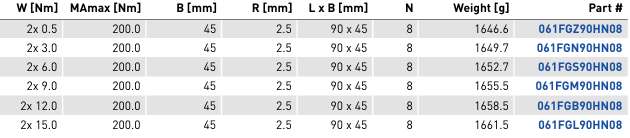

| Číslo dílu | Profilový modul | Velikost drážky | Délka (mm) | Šířka (mm) | Výška (mm) | Hmotnost (g) | F.Max | SW (mm) | D (mm) | F (mm) | Velikost závitu | CAD | Vozík |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 061FGZ90HN08 | 1646.6 | ||||||||||||
| 061FGN90HN08 | 1649.7 | ||||||||||||
| 061FGS90HN08 | 1652.7 | ||||||||||||
| 061FGM90HN08 | 1655.5 | ||||||||||||
| 061FGB90HN08 | 1658.5 | ||||||||||||
| 061FGL90HN08 | 1661.5 |
