TŘECÍ KLOUB B80L PRO RAMENO SYSTÉMU (SET)
K dispozici
Model
061FGZ80LN10
Popis

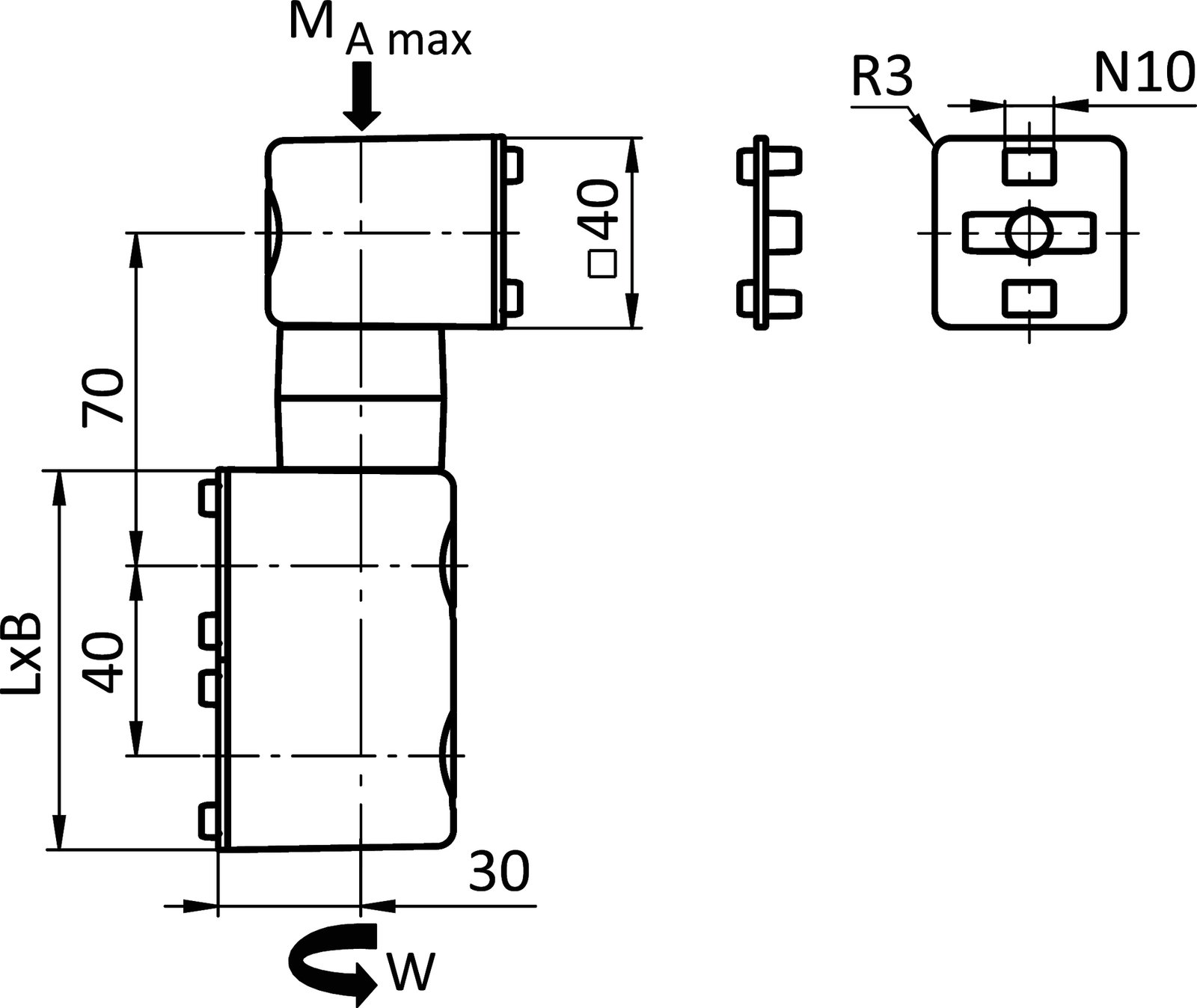

MODEL-40 mm modulární rozměr.

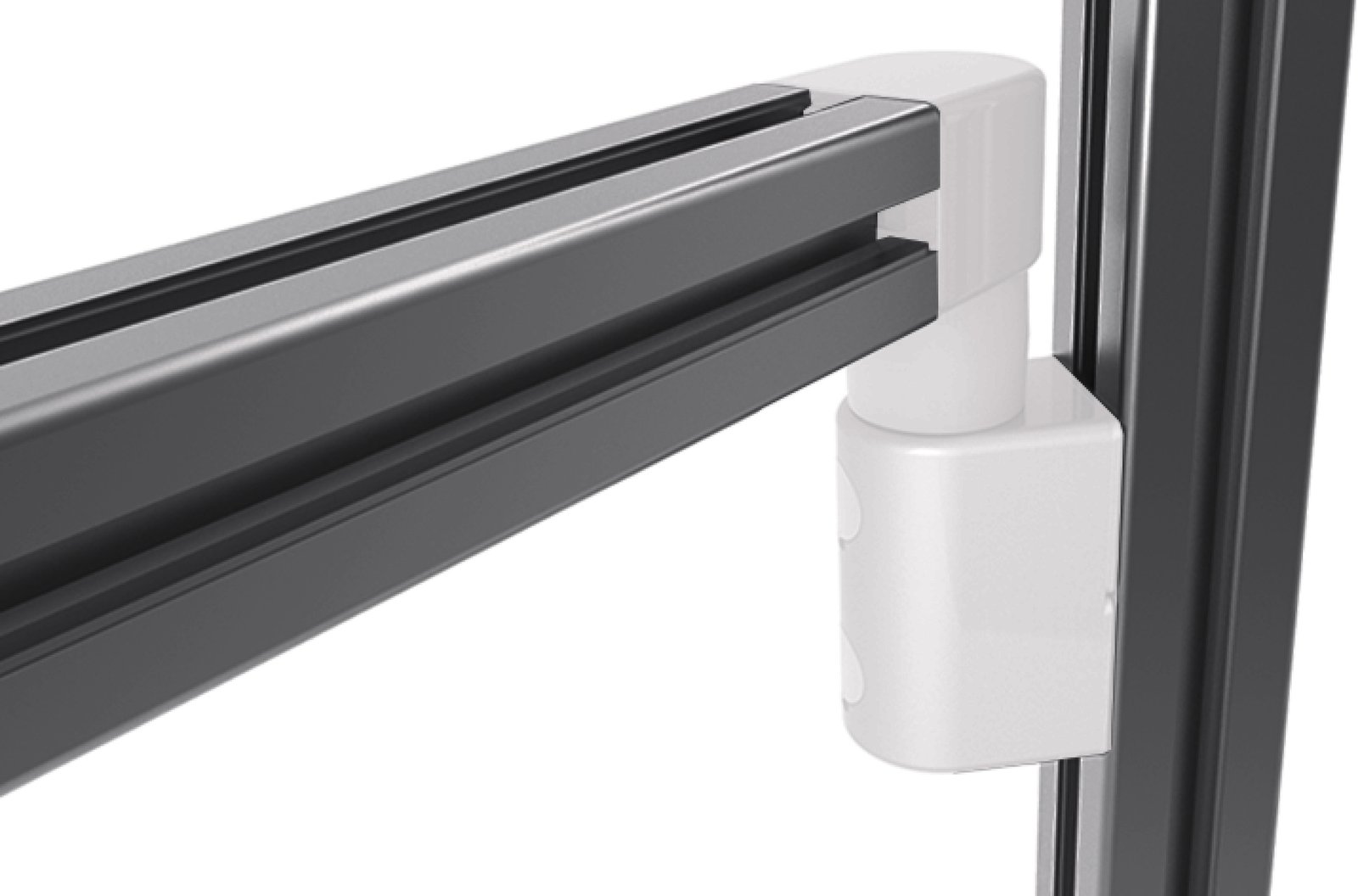

POPIS-Spojovací spoj s třením pro vytvoření systémových ramen pomocí profilových kusů; otočný o 360°;
Třecí spoj může být připevněn bočně, příčně nebo na líci profilu; pokud je připevněn na přední straně

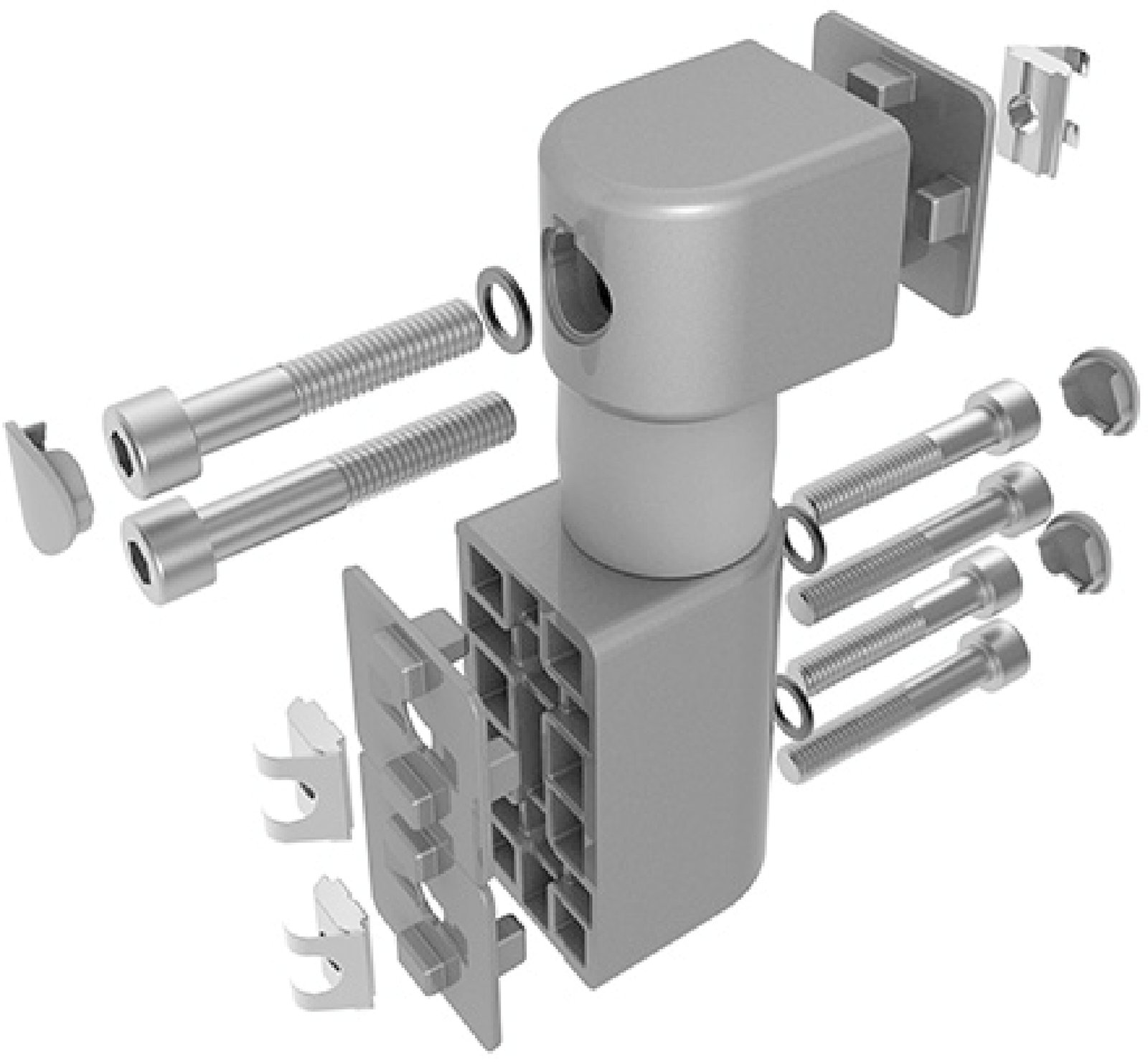

čelo, jádrový otvor příslušného profilu musí mít závit M8 (min. 15 mm hluboký). SET-1 třecí kloub
3 krycí víčka
3 šrouby DIN EN ISO 4762 (DIN 912) - M8 x 45 (pro T-drážkovou matici)
3 šrouby DIN EN ISO 4762 (DIN 912) - M8 x 50 (pro jádrový otvor)
3 podložky 8-FSt
3 středící destičky
3 matice do drážky T - drážka 10- M8. TIP-řezné pouzdro pro redukci vnitřního otvoru Ø 10,2 mm na velikost závitu M8 viz 09308801.
Materiál
Pouzdro: Hliníkový tlakově litý Krycí kroužek: Plastové vložky: Ocel Třecí hřídel: Ocel Krytky: Plast Šrouby: Ocel Podložky: Ocel Středící desky: Hliníkové tlakově lité T-drážkové matice: Ocel
Barva
Pouzdro: Barva Al Krycí kroužek: Šedá ≈ RAL 7042 Krytky: Šedá ≈ RAL 7042 Středící desky: Barva Al
Množství v balení
1 Set
Surface
Pouzdro: Lakované Středící desky: Lakované Šrouby: Pozinkované Podložka: Pozinkované T-drážkové matice: Pozinkované
Parametr

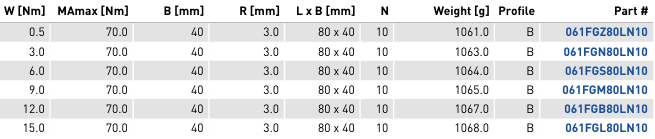

| Číslo dílu | Profilový modul | Velikost drážky | Délka (mm) | Šířka (mm) | Výška (mm) | Hmotnost (g) | F.Max | SW (mm) | D (mm) | F (mm) | Velikost závitu | CAD | Vozík |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 061FGZ80LN10 | B | 1061 | |||||||||||
| 061FGN80LN10 | B | 1063 | |||||||||||
| 061FGS80LN10 | B | 1064 | |||||||||||
| 061FGM80LN10 | B | 1065 | |||||||||||
| 061FGB80LN10 | B | 1067 | |||||||||||
| 061FGL80LN10 | B | 1068 |
