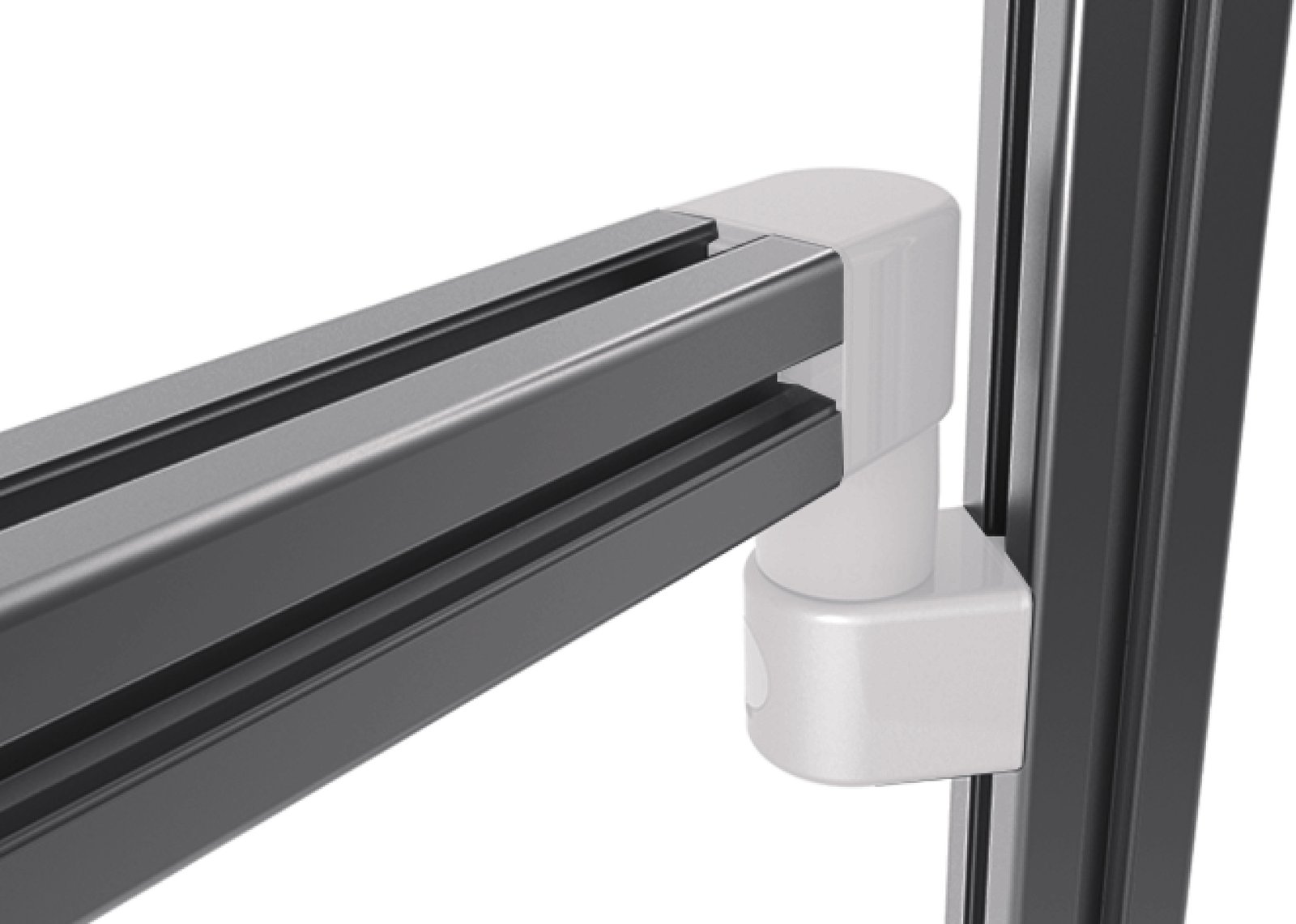

TŘECÍ KLOUB B40L PRO SYSTÉMOVÉ RAMENO (SET)
K dispozici
Model
061FGZ40LN10
Popis
MODEL-40 mm modulární rozměr.
POPIS-Spojovací spoj s třením pro vytvoření systémových ramen pomocí profilových kusů; otočný o 360°;

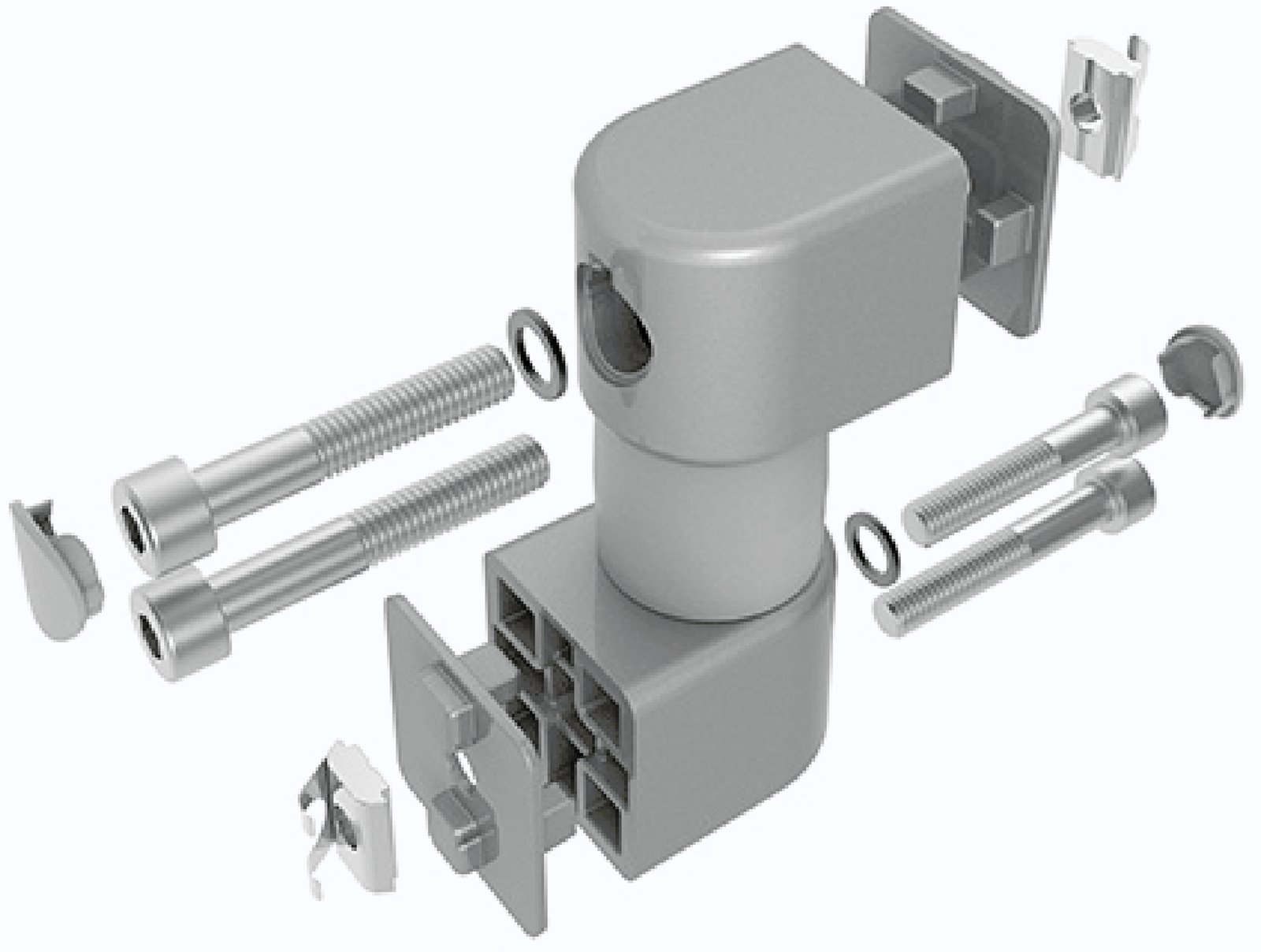

Třecí spoj může být připevněn bočně, příčně nebo na líci profilu; při uchycení na přední čelo musí mít jádrový otvor příslušného profilu závit M8 (min. 15 mm hluboký). SET-1 třecí kloub
2 krycí víčka
2 šrouby DIN EN ISO 4762 (DIN 912) - M8 x 45 (pro T-drážkovou matici)
2 šrouby DIN EN ISO 4762 (DIN 912) - M8 x 50 (pro jádrový otvor)
2 podložky 8-FSt
2 středící desky
2 matice pro T-drážku - drážka 10 - M8. TIP-řezné pouzdro pro redukci vnitřního otvoru Ø 10,2 mm na velikost závitu M8 viz 09308801
Materiál
Pouzdro: Hliníkový tlakově litý Krycí kroužek: Plastové vložky: Ocel Třecí hřídel: Ocel Krytky: Plast Šrouby: Ocel Podložky: Ocel Středící desky: Hliníkové tlakově lité T-drážkové matice: Ocel
Barva
Pouzdro: Barva Al Krycí kroužek: Šedá ≈ RAL 7042 Krytky: Šedá ≈ RAL 7042 Středící desky: Barva Al
Množství v balení
1 set
Surface
Pouzdro: Lakované Středící desky: Lakované Šrouby: Pozinkované Podložka: Pozinkované T-drážkové matice: Pozinkované
Parametr

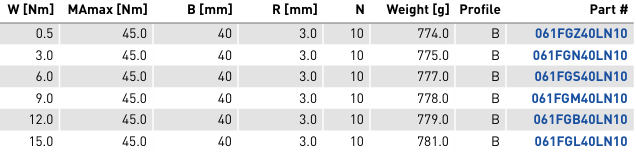

| Číslo dílu | Profilový modul | Velikost drážky | Délka (mm) | Šířka (mm) | Výška (mm) | Hmotnost (g) | F.Max | SW (mm) | D (mm) | F (mm) | Velikost závitu | CAD | Vozík |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 061FGZ40LN10 | B | 774 | |||||||||||
| 061FGN40LN10 | B | 775 | |||||||||||
| 061FGS40LN10 | B | 777 | |||||||||||
| 061FGM40LN10 | B | 778 | |||||||||||
| 061FGB40LN10 | B | 779 | |||||||||||
| 061FGL40LN10 | B | 781 |
